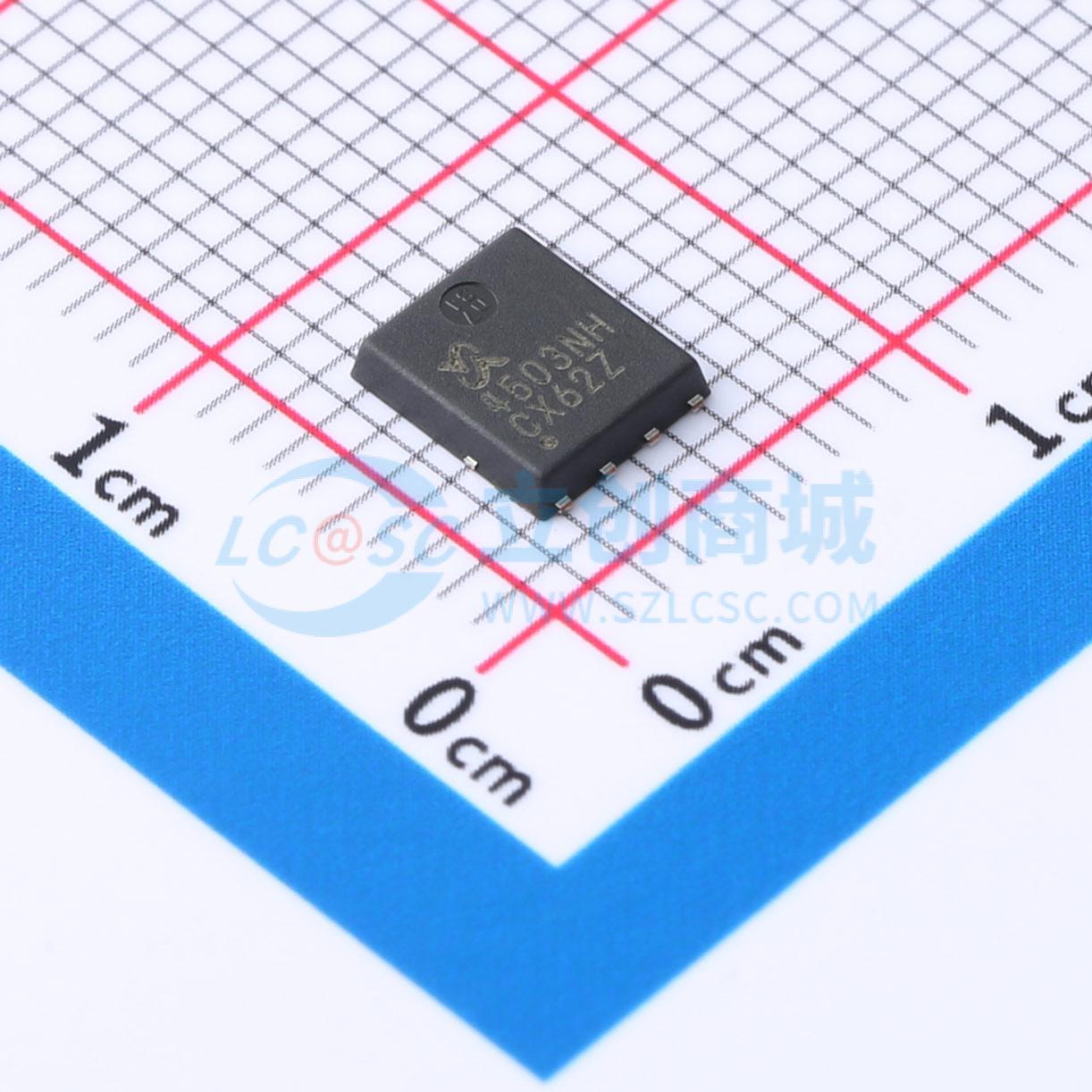

温馨提醒：图片仅供参考，商品以实物为准
SM4503NHKPC-TRG
SM4503NHKPC-TRG
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Sinopower(大中)
- 商品型号
- SM4503NHKPC-TRG
- 商品编号
- C211793
- 商品封装
- DFN-A-8-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 3mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 1.35nF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 900pF |
商品特性
- 在VGS = 10V时,RDS(ON) = 3 mΩ(最大值)
- 在VGS = 4.5V时,RDS(ON) = 5.1 mΩ(最大值)
- 30V/80A
- 经过100% UIS + Rg测试
- 可靠且耐用
- 较低的Qg和Qgd,适用于高速开关
- 较低的RDS(ON),可将传导损耗降至最低
- 提供无铅和环保器件(符合RoHS标准)
应用领域
-台式电脑或DC/DC转换器的电源管理-功率负载开关-笔记本电脑电池管理
