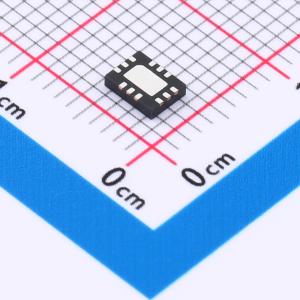

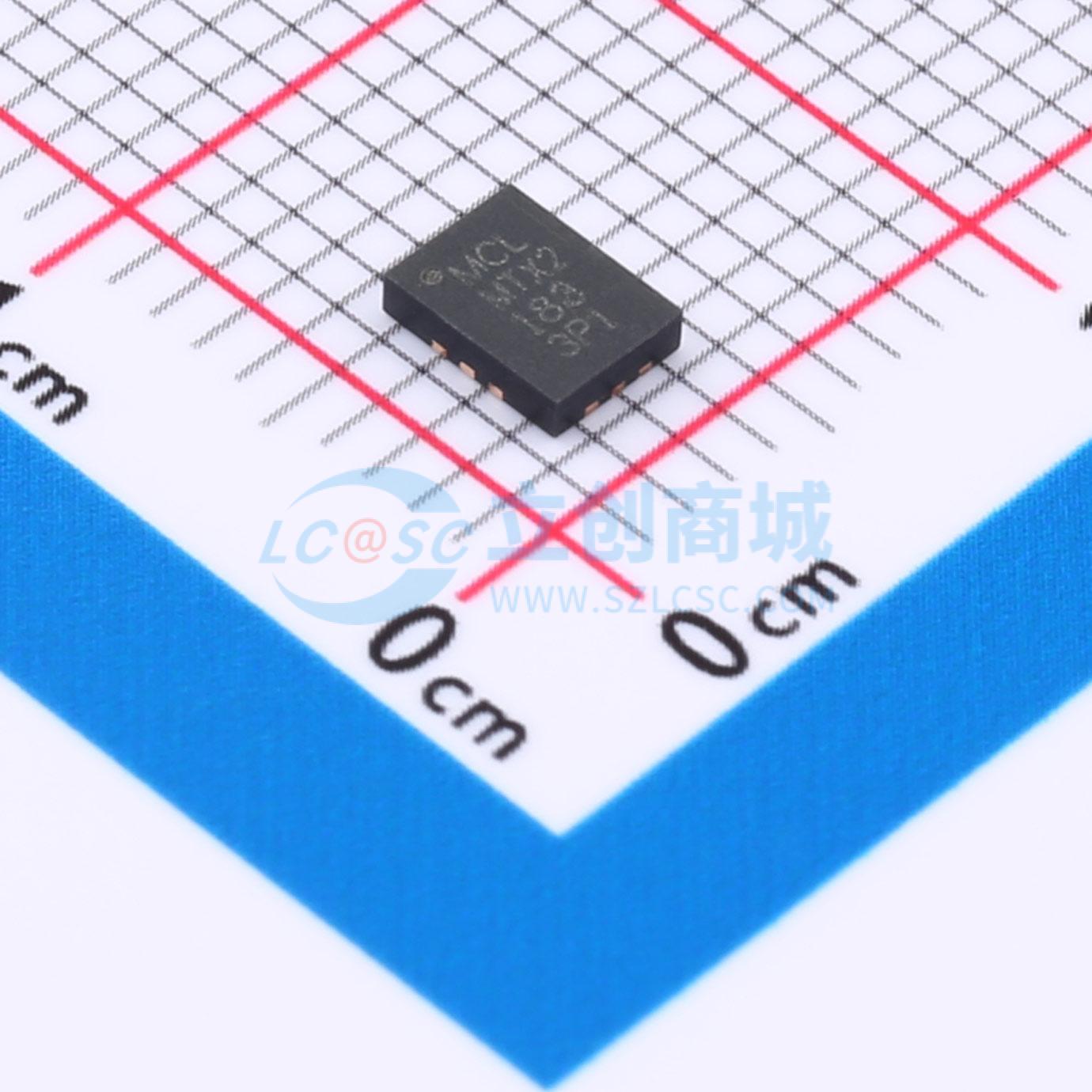

MTX2-183+
宽带MMIC巴伦变压器，采用GaAs工艺技术，具有低插入损耗和优异平衡性能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Mini-Circuits MTX2-183+ 是一款适用于广泛应用的宽带 MMIC 巴伦变压器，具有 1:2 的阻抗比，低插入损耗、低幅度不平衡、低相位不平衡和优秀的共模抑制能力。
- 品牌名称
- Mini-Circuits
- 商品型号
- MTX2-183+
- 商品编号
- C19943850
- 商品封装
- QFN-12(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 2GHz~18GHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 共模抑制比(CMRR) | 33dB | |
| 插入损耗(最大值) | 7.3dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 2° | |
| 幅度差(最大值) | 0.3dB | |
| 回波损耗(最小值) | - | |
| 工作温度 | -45℃~+85℃ |
商品概述
Mini-Circuits MTX2-183+ 是一款宽带 MMIC 巴伦变压器，阻抗比为 1:2，适用于 2 至 18 GHz 的广泛频率范围。该器件采用 GaAs 工艺技术制造，具有出色的可重复性、低插入损耗、低幅度不平衡度、低相位不平衡度以及优异的共模抑制性能。
商品特性
- 宽带，2 至 18 GHz
- 低插入损耗，典型值 2.0 dB
- 优异的相位不平衡度，典型值 2 度
- 优异的幅度不平衡度，典型值 0.3 dB
- 单端至差分转换
- 3×4 mm 12 引脚 QFN 型封装
应用领域
- 5G MIMO 和回传无线电系统
- 测试与测量设备
