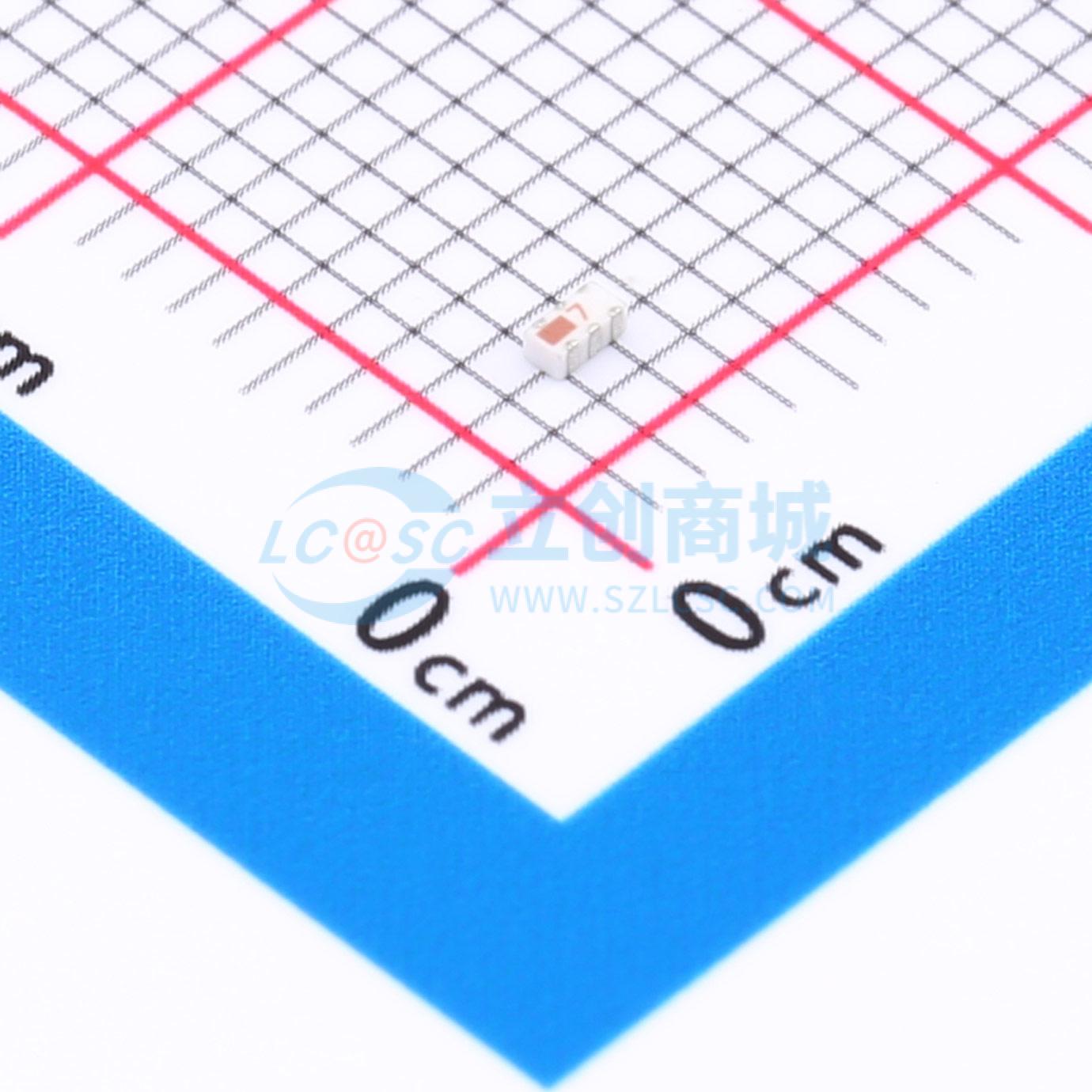

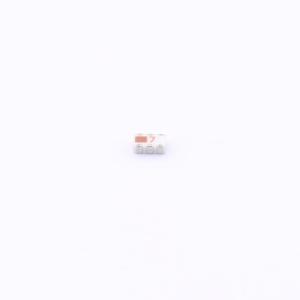

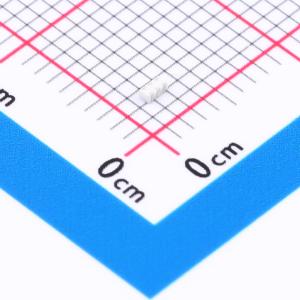

HFCW-1042+
采用LTCC技术的小型陶瓷高通滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- HFCW-1042+
- 商品编号
- C19943851
- 商品封装
- 0603
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 陶瓷滤波器 | |
| 滤波器类型 | 高通滤波器 | |
| 中心频率 | - | |
| 带宽 | 11500MHz~20000MHz | |
| 截止频率 | 10.6GHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1dB | |
| 衰减 | 34dB | |
| 阻抗 | - | |
| 工作温度 | -55℃~+125℃ |
商品概述
HFCW-1042+是一款高通滤波器，其通带频率范围为11500 MHz至20000 MHz，适用于多种应用场景。该型号滤波器凭借精心设计的布局，可在宽频带内实现良好的插入损耗。该滤波器采用微小的0603陶瓷封装形式，并带有环绕式端子，非常适合高密度PCB布局。
商品特性
- 典型抑制性能良好，达34 dB
- 尺寸微小，为0603规格（0.063英寸 × 0.032英寸 × 0.024英寸）
- 功率处理能力良好，达2.5W
应用领域
- 测试与测量设备
- 宽带电信
