- 引脚图
- 焊盘图
温馨提醒：图片仅供参考，商品以实物为准

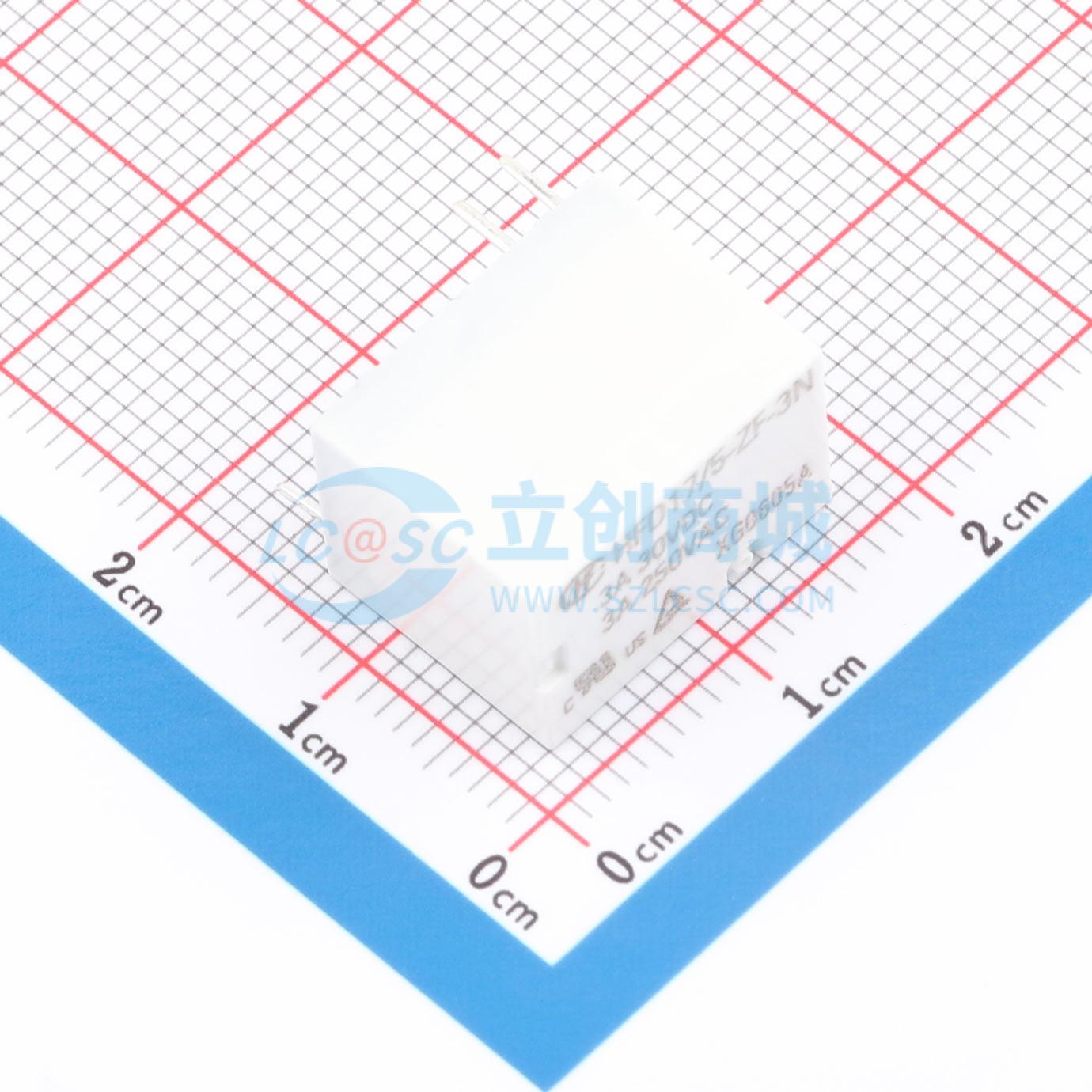

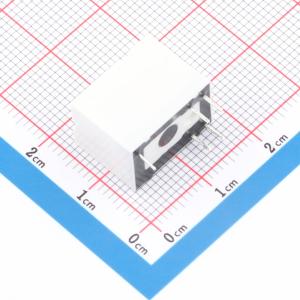

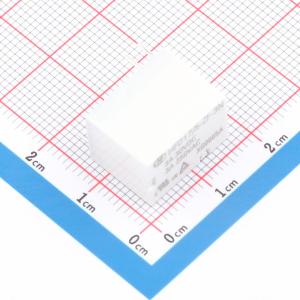

HFD17/5-ZF-3N
超小型信号继电器，具备8A切换能力，采用环氧密封，符合多种标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HF(宏发)
- 商品型号
- HFD17/5-ZF-3N
- 商品编号
- C19943718
- 商品封装
- THroughhole
- 包装方式
- 管装
- 商品毛重
- 2.2675克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | 5 | |
| 触点容量(电阻负载) | 3A@30VDC；3A@250VAC | |
| 最大切换电压 | 250V@AC；220V@DC |
| 属性 | 参数值 | |
|---|---|---|
| 触点材料 | AgNi；AgSnO2 | |
| 最大切换电流 | 8A | |
| 动作时间 | 5ms | |
| 释放时间 | 5ms | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 8A开关能力
- UL绝缘系统：F级
- 环氧树脂密封，适用于自动波峰焊和清洗
- 标准PCB布局
- 提供符合IEC 60335-1标准的产品
- 提供符合IEC 60079标准的产品
- 提供线圈与触点间2kV介电强度的型号
- 符合RoHS标准
