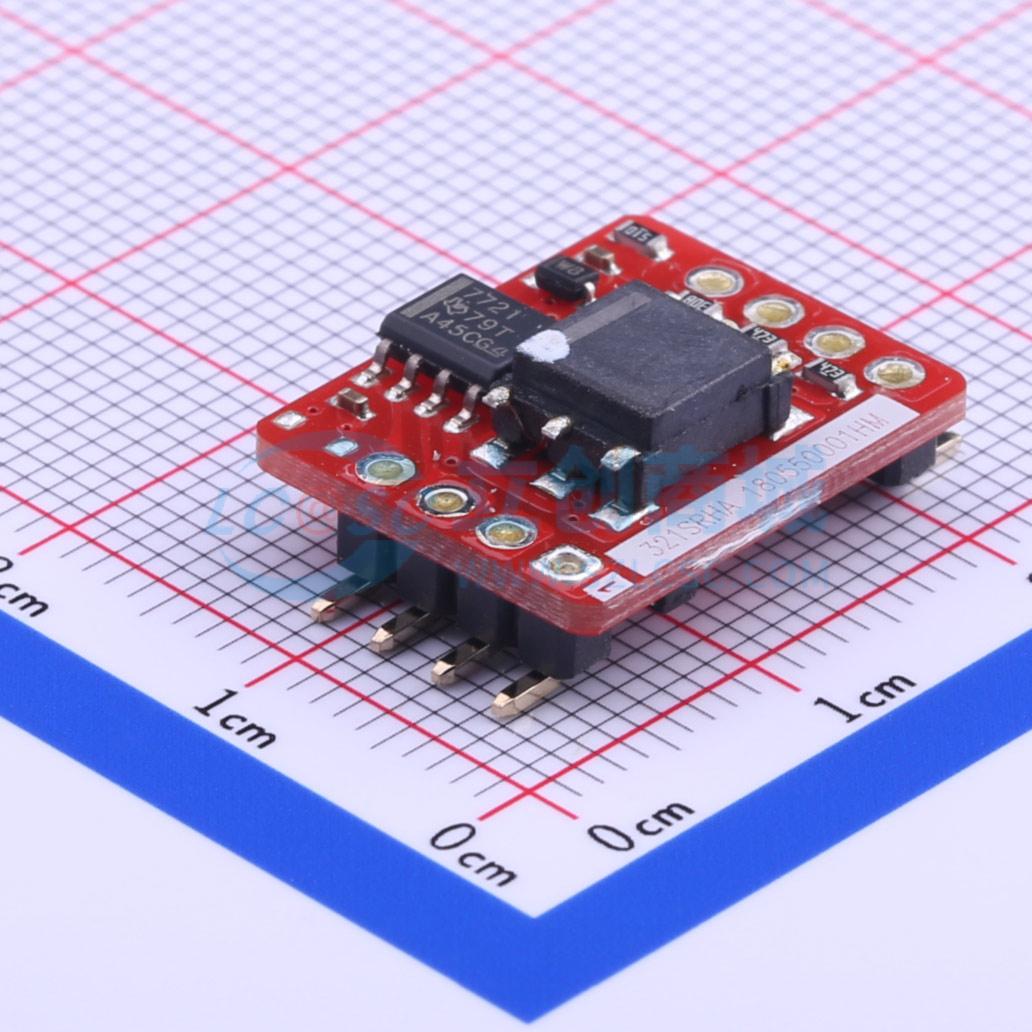

温馨提醒：图片仅供参考，商品以实物为准
TD321S485H-A
SMD单路高速RS485隔离收发模块(自动切换) 500Kbps 128
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 将逻辑电平信号转换为隔离的RS485差分电平信号。RS485收发器采用特殊的集成IC技术，在同一模块中实现电源与信号线的隔离、RS485通信以及总线保护。产品的隔离电源可承受高达3000VDC的测试电压。此外，产品具有自动切换功能，无需通过节点发送和接收控制信号，在一定程度上降低了设计复杂度。产品采用贴片式SMD技术，可实现全自动加工，还可轻松嵌入用户终端设备，实现功能完备的RS485网络连接。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TD321S485H-A
- 商品编号
- C190643
- 商品封装
- SMD
- 包装方式
- 托盘
- 商品毛重
- 2.397克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS485总线模块 | |
| 数据速率 | 500Kbps | |
| 是否静电保护 | 是 | |
| 工作电压 | 3.15V~3.45V | |
| 隔离电压(Vrms) | 3000V |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静态电流(Iq) | 37mA | |
| 自动流控 | 是 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 小体积、SMD封装
- 内置高效隔离电源
- 自动收发数据功能
- 波特率高达500kbps
- 两端隔离(3.0kVDC)
- 工作温度范围：-40°C to +85°C
- 同一网络可支持连接128个节点
- 集隔离与ESD总线保护功能于一身
- 通过EN60950认证
