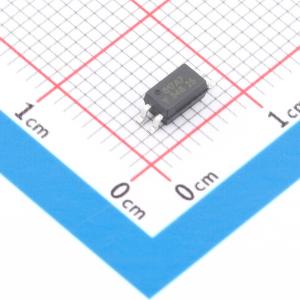

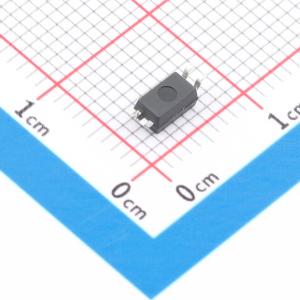

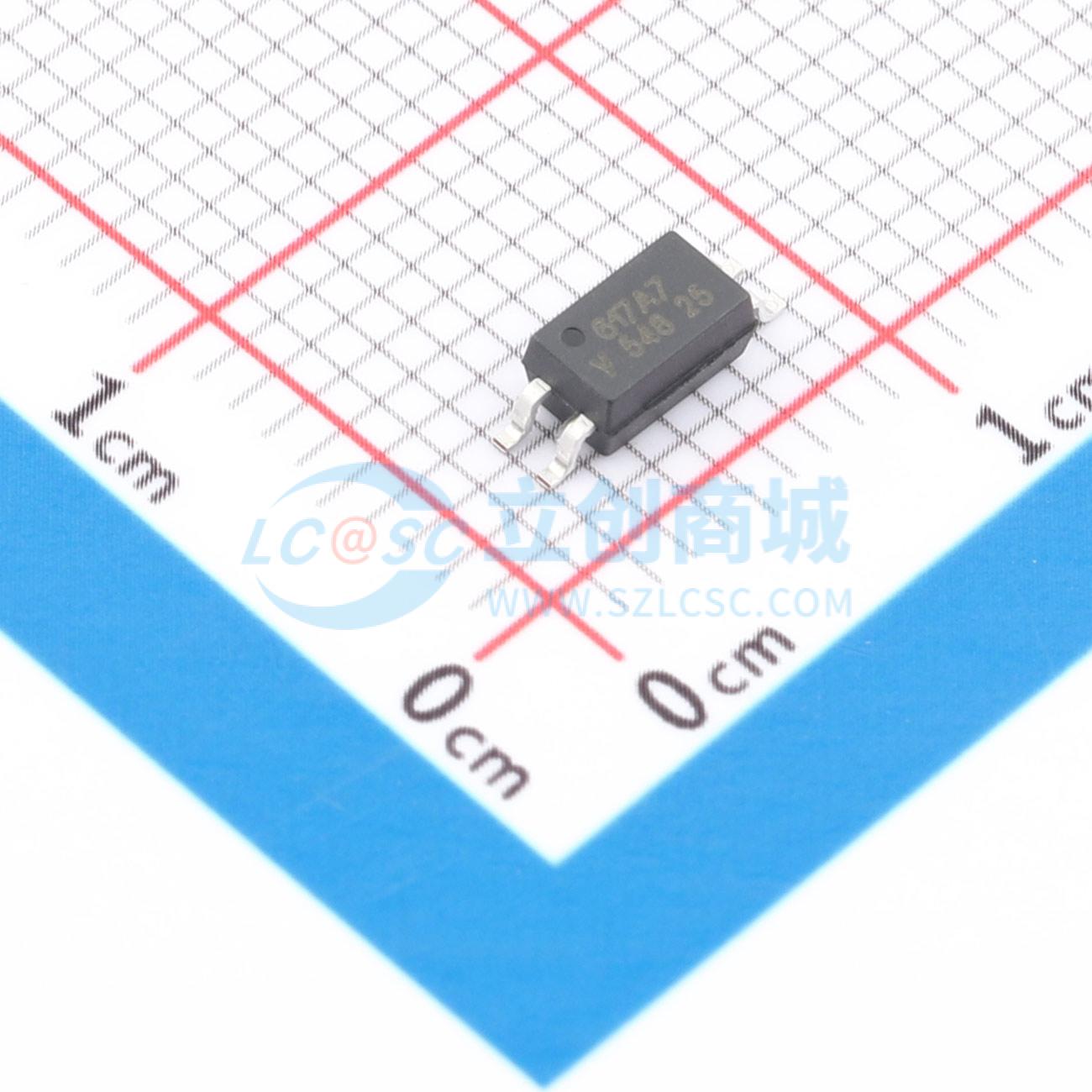

VOS617A-7T
光晶体管输出光耦合器，采用SSOP - 4半间距迷你扁平封装，具备高电流传输比、低耦合电容和高隔离电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- VOS617A-7T
- 商品编号
- C190671
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.18V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 集射极饱和电压(VCE(sat)) | 250mV@5mA,2.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 3us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品概述
VOS617A系列具有一个砷化镓红外发光二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在一个4引脚、引脚间距为50密耳的微型扁平封装中。它的特点是在低输入电流下具有高电流传输比、低耦合电容和高隔离电压。该耦合器件用于两个电气隔离电路之间的信号传输。
商品特性
- 低输入电流下具有高电流传输比（CTR）
- 薄型封装（半间距）
- 高集电极 - 发射极电压，VCEO = 80V
- 隔离测试电压 = 3750 VRMS
- 低耦合电容
- 高共模瞬态抗扰度
- 材料分类：有关合规定义，请参阅www.vishay.com/doc?99912
- 符合RoHS标准
- 无卤
- 环保（5 - 2008）
应用领域
- 电信
- 工业控制
- 电池供电设备
- 办公设备
- 可编程控制器
