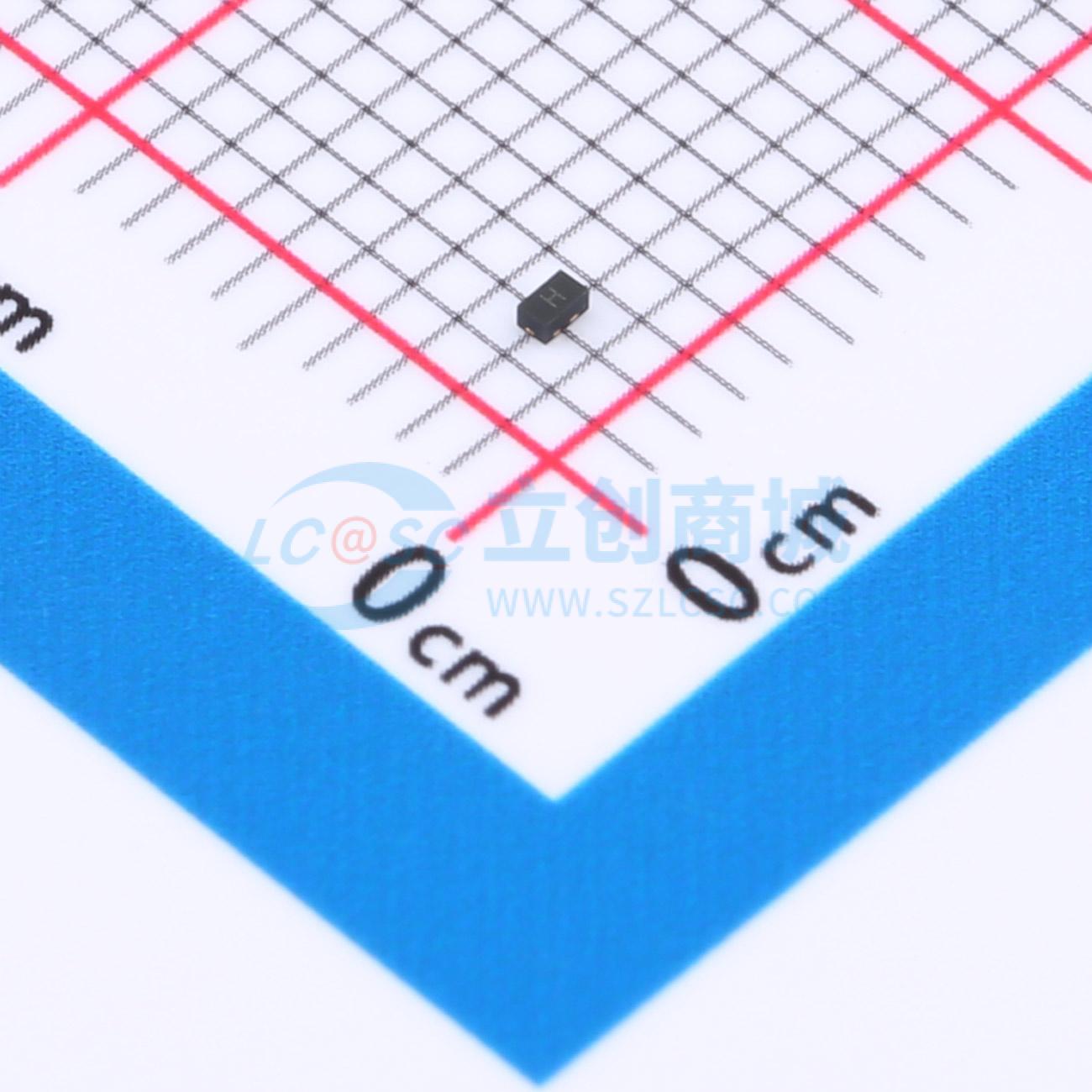

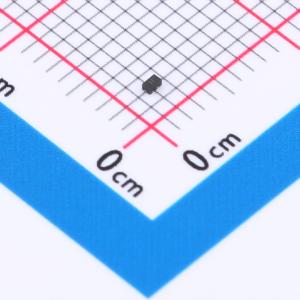

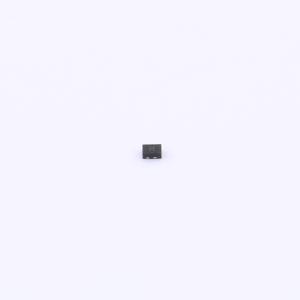

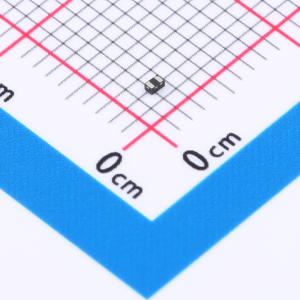

ESD5611N
双向TVS 5V截止 峰值浪涌电流：20A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD5611N
- 商品编号
- C19829648
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.013667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 220W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 80nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品特性
- 超小封装：1.0x0.6x0.5mm
- 超低电容：典型值30pF
- 极低漏电流：纳安级别
- 低工作电压：±5V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）20A（8/20μs）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 符合RoHS标准
- 引脚镀层：NiPdAu
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、液晶显示屏
