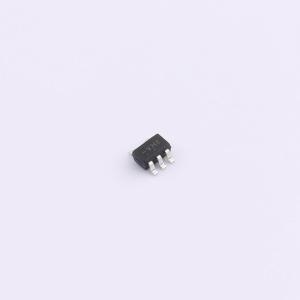

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G86GW
单路二输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个单2输入异或门，提供 Y = A⊕B 或 Y = AB(overline) + AB 的正逻辑功能。输入可以由3.3V或5V设备驱动。这些特性允许该设备在混合3.3V和5V的环境中使用。该设备针对使用Ioff的部分掉电应用进行了全面规格设计。Ioff电路可禁用输出，防止设备掉电时通过设备产生破坏性的回流电流。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LVC1G86GW
- 商品编号
- C19829656
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.028333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；100mV；400mV；300mV；450mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
