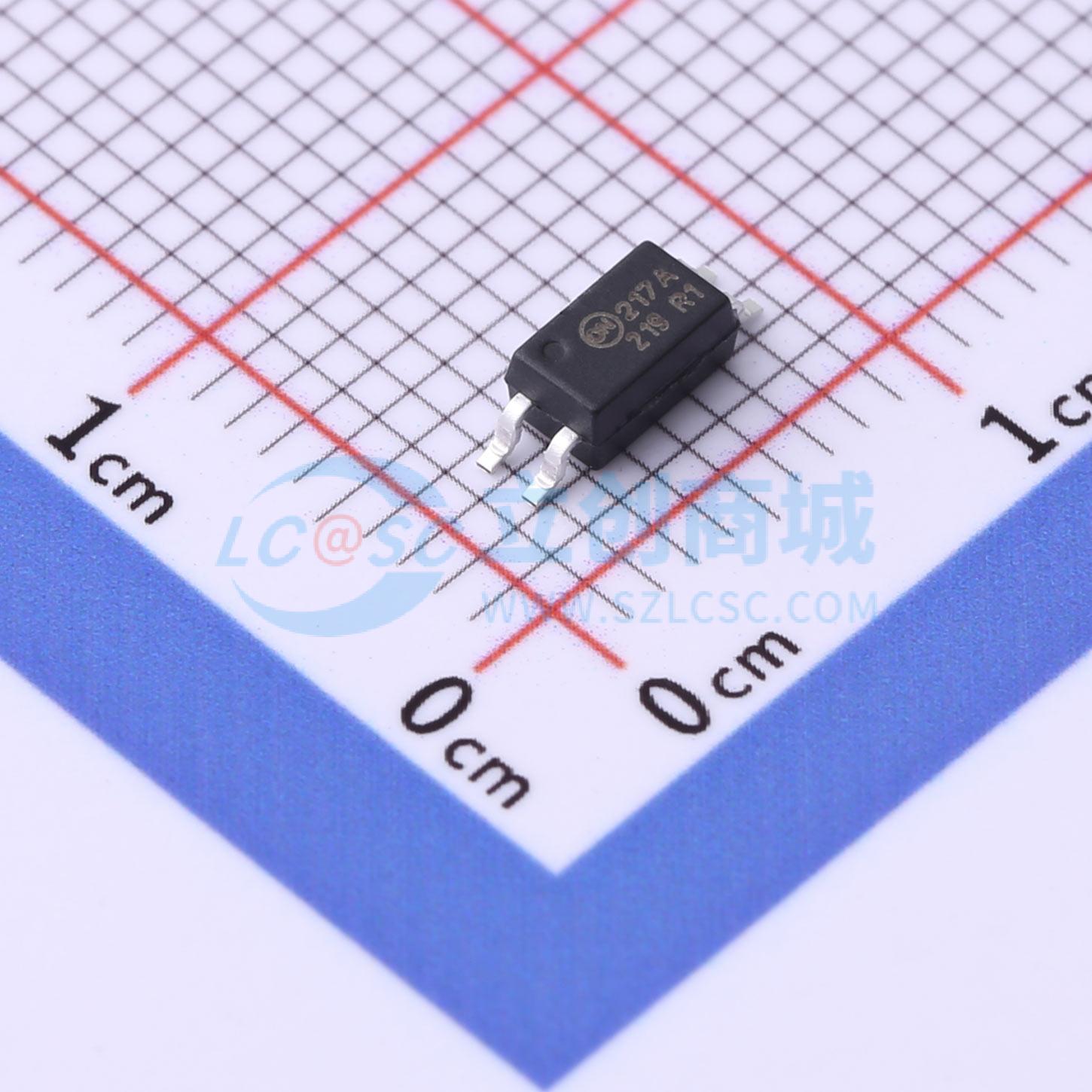

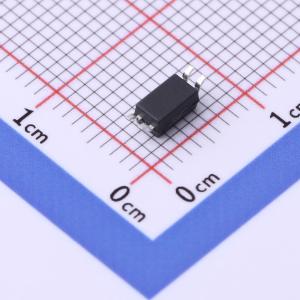

温馨提醒：图片仅供参考，商品以实物为准
FODM217A
单通道，交流/直流感应输入，半间距 4 引脚迷你扁平封装光电晶体管光耦合器
- 描述
- FODM217 系列单通道、DC 检测输入、光耦合器（包含一个砷化镓 (GaAs) 红外线发光二极管，与一个光电晶体管进行光耦合），采用紧凑型、半间距、4 针封装 输入-输出隔离电压、VISO、额定电压为 3750 VACRMS。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FODM217A
- 商品编号
- C190617
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 管装
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 9V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@8mA,8mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 160% | |
| 正向电流(If) | 50mA |
商品概述
FODM217系列由一个驱动光电晶体管的砷化镓红外发光二极管组成。FODM214系列由两个反向并联连接的砷化镓红外发光二极管组成，适用于交流工作。两者均采用紧凑的半间距、迷你扁平4引脚封装。引脚间距为1.27 mm。
商品特性
- 在IF = ±1 mA、VCE = 5 V、TA = 25℃条件下，电流传输比范围为20%至600%
- FODM214：20%至400%
- FODM214A：在IF = 5 mA、VCE = 5 V、TA = 25℃条件下为50%至250%
- FODM217A：80%至160%
- FODM217B：130%至260%
- FODM217C：200%至400%
- FODM217D：300%至600%
- 安全与法规认证：
- UL1577，3750 VACRMS，持续1分钟
- DIN EN/IEC60747−5−5，565 V峰值工作绝缘电压
- 适用于260℃红外线回流焊
应用领域
- 主要适用于DC - DC转换器
- 用于接地环路隔离、信号与噪声隔离
- 通信领域 - 适配器、充电器
- 消费领域 - 家电、机顶盒
- 工业领域 - 电源、电机控制、可编程逻辑控制
