商品概述

SD6835是一款用于开关电源（SMPS）的电流模式PWM+PFM控制器，内置高压MOSFET和外部检测电阻。它具有低待机功耗和低启动电流的特点。在待机模式下，电路进入突发模式以降低待机功耗。开关频率为25~67KHz，由负载决定，并带有抖动频率以降低电磁干扰（EMI）。内置峰值电流补偿电路，即使在不同的交流输入电压下，也能使峰值限制电流保持稳定。内置限制输出功率补偿电路，以平衡不同交流电压输入下的限制输出功率。内置斜率补偿电路，以适应更多的变压器应用。上电时的最大峰值电流补偿可降低变压器的压力，避免饱和，上电后峰值电流补偿会降低以实现平衡。可通过连接到CS引脚的电阻调节限制输出电流。它集成了多种保护功能，如欠压锁定、过压保护、过载保护、前沿消隐和热关断。如果发生保护，电路将重新启动直至恢复正常。该控制器专为离线式开关电源设计，由高压MOSFET、优化的栅极驱动器和电流模式PWM+PFM控制器组成，后者包括频率振荡器和各种保护功能，如欠压锁定、过压保护、过载保护和过温保护。振荡器产生的频率抖动用于降低EMI。峰值电流补偿可降低电路启动时变压器的压力，峰值电流限制可通过CS引脚的电阻进行调节。轻载时采用突发模式以降低待机功耗，前沿消隐功能通过最小化MOSFET导通时间，消除了由干扰引起的MOSFET误关断。所需的外围元件较少，以实现更高的效率和可靠性，适用于反激式转换器和正激式转换器。

商品特性

符合能源之星2.0标准
较低的启动电流（4µA）
多种开关频率随负载变化，以实现高效率
EMI频率抖动，降低电磁干扰
过压、过载和过温保护
外部峰值电流检测电阻
限制输出功率补偿
斜率补偿
欠压锁定
内置高压MOSFET
自动重启模式
峰值电流补偿
上电时最大峰值电流补偿，实现软启动功能
突发模式
逐周期电流限制

应用领域

开关电源（SMPS）

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.5V~28V
	开关频率	25kHz~67kHz
	输出电流	7A
	耗散功率(Pd)	6.3W
	最大占空比	82%

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式；正激式
	功能特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-25℃~+85℃
	工作模式	PFM 调制；PWM 调制
	输出电压	-
	反馈方式	副边反馈

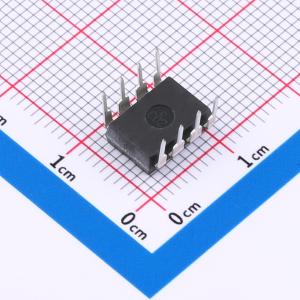

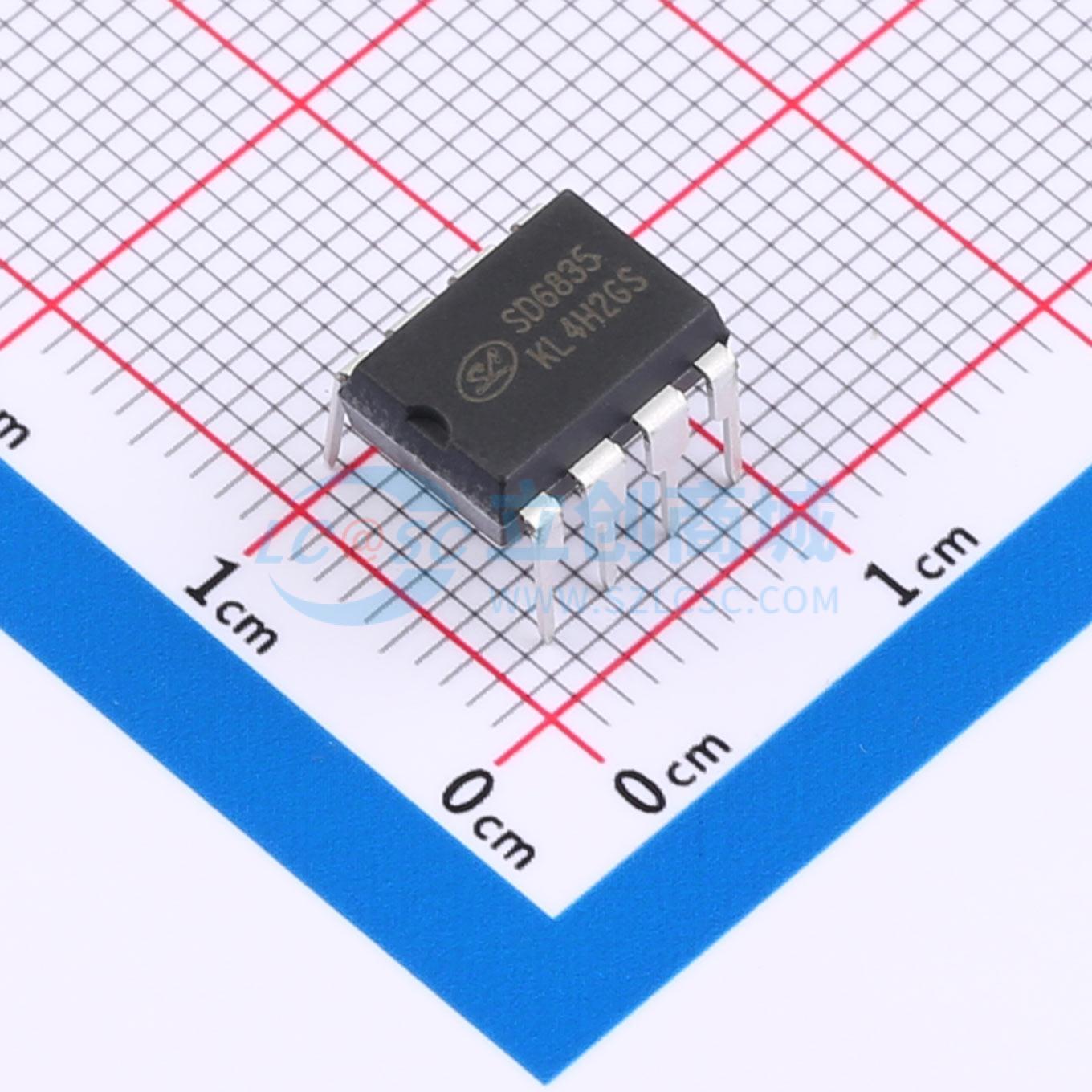

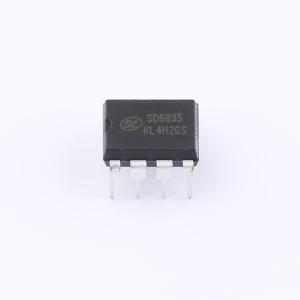

SD6835
