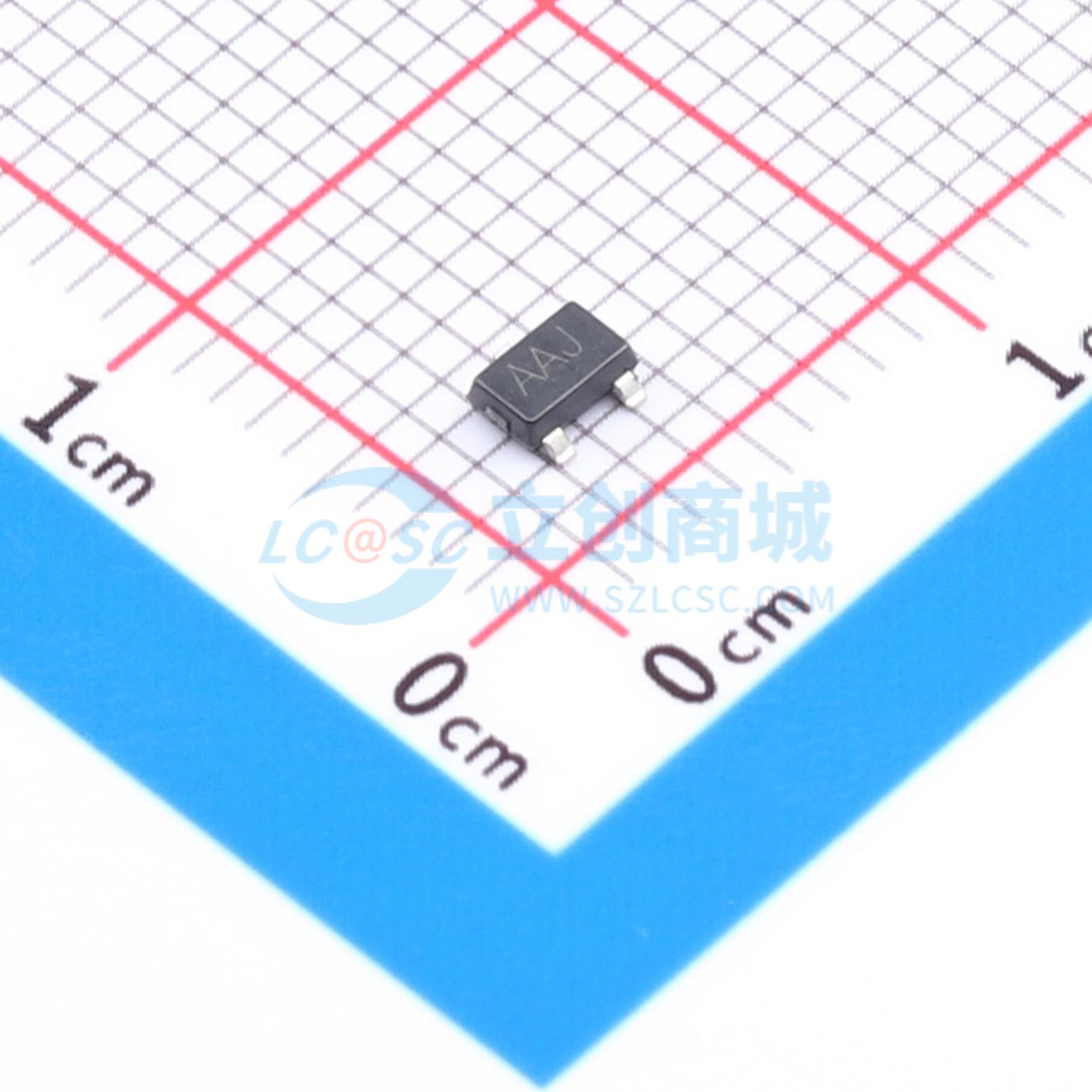

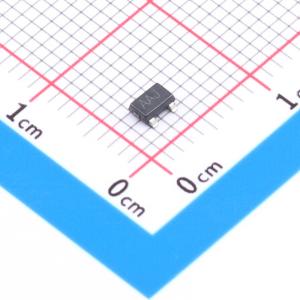

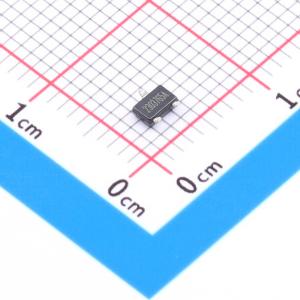

APS11800LLHALT-0SL1A

两线霍尔效应开关，具备高级诊断功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ALLEGRO(美国埃戈罗)
商品型号: APS11800LLHALT-0SL1A
商品编号: C19762031
商品封装: SOT-23W
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

APS11800是一款根据ISO 26262:2011标准开发的两线平面霍尔效应传感器集成电路（IC）。它包含内部诊断功能和故障状态，当与适当的系统级控制集成并配合使用时，可支持ASIL B功能安全等级。两线接口提供互连开路/短路诊断和故障状态，在与传统两线系统保持兼容的同时传递诊断信息。连续的后台诊断对主机系统透明，可缩短容错时间。

APS11800的产品选项包括磁开关点、温度系数、磁性和输出极性。开关点配置为具有稳定或平坦的温度响应。如需钕铁硼或低成本铁氧体磁体的额外温度响应特性，可联系Allegro MicroSystems。若需要功能等效的两线锁存装置，可参考APS12800。

APS11800传感器设计用于在最恶劣的环境中运行，仅需极少的外部组件。它们符合并超越AEC - Q100 0级要求，能在175°C结温下长时间运行。

这些单片IC包括片上反接电池保护、过压保护（例如40 V负载突降）、ESD保护、过温检测以及内部电压调节器，可直接由汽车12V电池系统供电。这些集成特性降低了最终产品的物料清单（BOM）和组装成本。

封装选项包括行业标准的表面贴装SOT（LH）和通孔SIP（UA）封装。两种封装均符合RoHS标准，采用100%雾锡电镀引线框架，无铅（Pb）。

商品特性

功能安全：根据ISO 26262:2011开发（待评估），设计满足ASIL B要求
集成后台诊断功能，涵盖信号路径、稳压器、霍尔板和偏置、过温检测、非易失性存储器、定义的故障状态
多种产品选项，包括磁极性、开关点、滞后、温度系数、输出极性
降低模块物料清单（BOM）和组装成本
ASIL B传感器可替代冗余传感器
集成过压钳位和反接电池二极管
具备汽车级的坚固性和容错能力
扩展的AEC - Q100 0级认证
可在175°C结温下工作
3至30V工作电压范围
±8kV HBM ESD防护
过温指示

应用领域

汽车和工业安全系统
限位开关和安全互锁
座椅位置检测
安全带扣
发动机罩/行李箱/车门锁
变速器棘爪、拨叉、活塞、阀门、齿轮位置检测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	单极型
	工作电压	3V~30V
	工作电流	6.9mA

	属性	参数值
	工作点(Gs)	11mT
	释放点(Gs)	10.5mT
	工作温度	-40℃~+150℃
