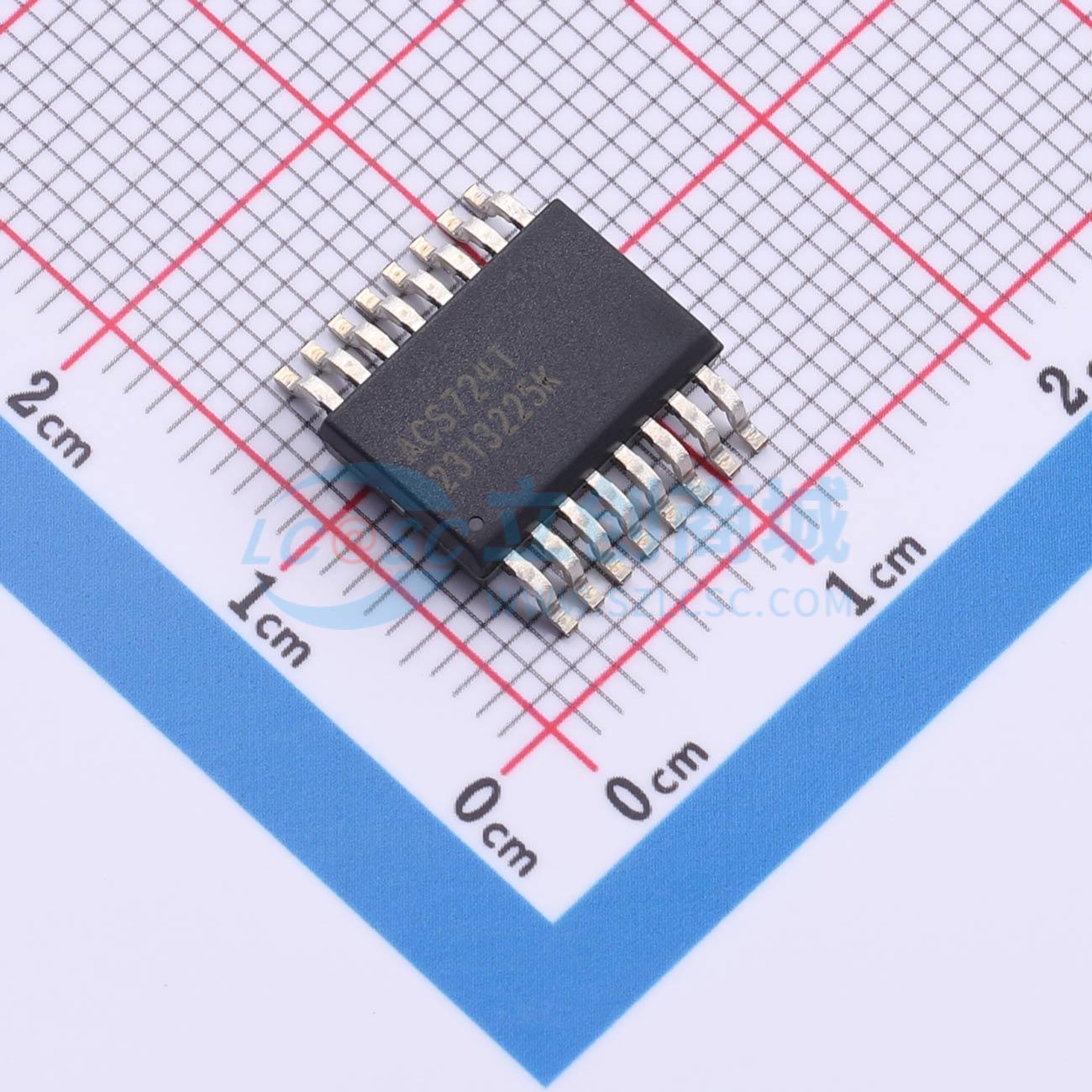

温馨提醒：图片仅供参考，商品以实物为准

ACS724LMCTR-65AB-T

高精度霍尔效应电流传感器，带265μQ集成导体

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: ALLEGRO(美国埃戈罗)
商品型号: ACS724LMCTR-65AB-T
商品编号: C19762002
商品封装: SOIC-16
包装方式: 袋装
商品毛重: 4.9克(g)

商品参数

商品概述

Allegro™ ACS724/5LMC电流传感器IC是工业和通信系统中交流或直流电流传感的经济且精确的解决方案。小封装适用于空间受限的应用，同时由于减少了电路板面积而节省成本。典型应用包括太阳能逆变器、直流/直流转换器、电动汽车车载充电器、电机控制、负载检测和管理、开关电源以及过流故障保护。该器件由一个精确、低失调的线性霍尔传感器电路和位于芯片表面附近的铜传导路径组成。流经该铜传导路径的电流会产生一个磁场，该磁场被集成霍尔IC感应并转换为成比例的电压。为了抑制共模场，电流采用差分感应方式，提高了在磁场嘈杂环境中的精度。通过使磁场与霍尔传感器紧密靠近，优化了器件的固有精度。低失调、斩波稳定的BiCMOS霍尔IC提供精确的成比例电压，其中包括Allegro的专利数字温度补偿，从而在不同温度下实现极高的精度。当电流通过初级铜传导路径（从引脚1到4到引脚5到8，这是用于电流传感的路径）增加时，器件的输出具有正斜率。该传导路径的内阻典型值为265 μΩ，可实现低功耗。传导路径的端子与传感器引脚（引脚9到16）电气隔离。这使得ACS724/5LMC电流传感器IC可用于高端电流传感应用，而无需使用高端差分放大器或其他昂贵的隔离技术。ACS724/5LMC采用类似SOIC16的定制表面贴装封装。引脚间距与标准SOIC16相同，但引线框架厚度是其2.5倍，以降低电阻。封装体尺寸设计为实现大于8.2mm的爬电距离/电气间隙。引线框架镀有100%哑光锡，与标准无铅印刷电路板组装工艺兼容。器件内部无铅。器件在出厂前已进行全面校准。

商品特性

通过AEC - Q100汽车级认证
差分霍尔感应可抑制共模场
通过UL60950 - 1（第2版）和UL 62368（第1版）认证
介电强度电压 = 5 kV（RMS）
基本隔离工作电压 = 1140 V（RMS）和1600 V（DC）
加强隔离工作电压 = 757 V（RMS）和813 V（DC）
滤波引脚允许用户在较低带宽下对输出进行滤波，以提高分辨率（降低噪声）
初级导体电阻为265 μΩ，可实现低功耗和高连续电流耐受能力
采用类似SOIC16W的定制封装，引线厚度为标准的2.5倍，可降低电阻，封装体稍大，爬电距离/电气间隙大于8.2 mm
可采用3.3 V或5 V单电源供电
输出电压与交流或直流电流成比例
工厂微调灵敏度和静态输出电压，提高精度
斩波稳定技术使静态输出电压极其稳定
磁滞几乎为零
输出与电源电压成比例

应用领域

太阳能逆变器
直流/直流转换器
电动汽车车载充电器
电机控制
开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±65A
	工作电压	4.5V~5V
	隔离电压(Vrms)	5kVrms
	灵敏度	30.75mV/A
	待机电流	-

	属性	参数值
	工作温度	-40℃~+150℃
	带宽	120kHz
	电流端电阻	0.265mΩ
	响应时间(tr)	4us
	双向电流检测	支持
	功能特性	双向检测
