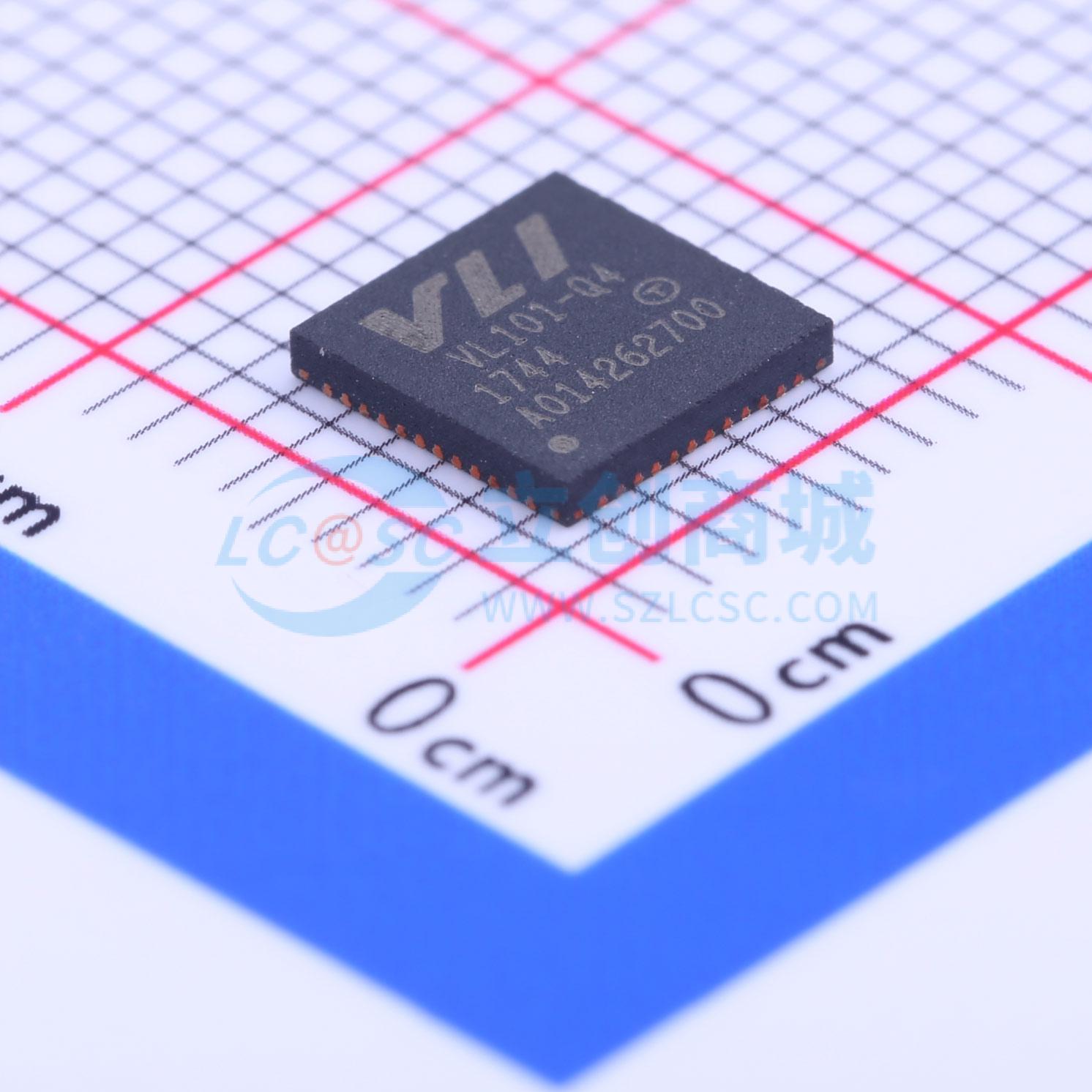

温馨提醒：图片仅供参考，商品以实物为准
VL101-Q4
VL101 增强型DP Alt-mode & PD 控制器用于USB-C设备
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VL101是一款高度集成的单芯片DisplayPort Alternate模式和Power Delivery控制器，适用于USB-C设备。支持USB Type-C电缆和连接器规范修订版1.1，USB Power Delivery规范修订版2.0版本1.1。
- 品牌名称
- VIA Labs(威锋电子)
- 商品型号
- VL101-Q4
- 商品编号
- C209753
- 商品封装
- QFN-48-EP(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口协议 | - | |
| 工作电压 | 1.8V~1.98V；3.6V；3.3V~3.6V；4.5V~5V |
商品概述
VL101是一款高度集成的单芯片DisplayPort交替模式和USB - C设备电源传输控制器，适用于USB - C视频适配器、USB - C电视/显示器/投影仪以及USB - C多功能扩展坞等应用。VL101集成了USB - C充电UFP，一旦检测到外部电源，它就能实现DP交替模式视频输出功能，同时为连接的PD主机充电。集成的USB - C DRP既可以连接到USB - C电源适配器为PD主机充电，也可以连接到USB - C设备进行数据传输。VL101的设备策略管理器可以与USB - C电源适配器（源）上的PD引擎以及连接的PD主机（宿）上的PD引擎协商电源配置文件，然后实现电源直通充电。它也支持在电池没电模式下为主机充电。内置SBU1/SBU2开关，以支持USB - C电缆翻转功能。实现了USB广告牌设备，以符合“USB Type - C上的VESA DP交替模式”规范。 内置所需的线性稳压器和电源检测器，VL101可以完美地与来自Vconn电源或Vbus电源的输入配合工作。内置的5V至1.8V/1.2V DC - DC转换器旨在为视频转换器提供核心电源，以节省物料清单成本。多达11个GPIO引脚和两个电压检测引脚可用于端口电源检测、电源放电控制、电源开关控制、数据开关控制或其他特殊应用。SPI接口可以通过USB广告牌设备支持外部闪存进行固件升级。VL101提供QFN 48L 6x6x0.85 mm和QFN 40L 5x5x0.85 mm绿色封装，以适应小尺寸设计。
商品特性
- CC逻辑和PD引擎，支持一个充电UFP和一个DRP
- 符合USB Type - C电缆和连接器规范修订版1.1
- 符合USB电源传输规范修订版2.0版本1.1
- 集成Type - C收发器，支持一个充电UFP和一个DRP
- 内置上拉/下拉电阻，包括Rp、Rd和Ra
- DP交替模式配置：符合“USB Type - C上的VESA DisplayPort交替模式”标准版本1.0a
- DP模式发现/进入/退出
- DP配置和状态更新
- DP源/宿连接检测
- 内置Aux_CH开关
- USB - C充电UFP功能：一旦有外部电源，即可为连接的PD主机充电
- 支持供电方和受电方角色
- 作为电源时，支持高达PD电源配置文件5
- 支持为没电的电池充电
- USB - C DRP功能：支持供电方和受电方角色
- 作为受电方时，支持高达PD电源配置文件5；作为供电方时，支持5V至3A
- 符合广告牌设备的USB设备类定义修订版1.1
- 集成内部USB2.0 PHY
- 快速8051宏单元，与80C32兼容的微控制器
- 标准1T 8051指令集
- 嵌入式掩膜ROM和SRAM
- 支持外部SPI闪存进行固件升级
- 内置稳压器和电压检测器：5.0V至3.3V LDO和3.3V至1.8V LDO
- 5.0V至1.8V/1.2V DC - DC为视频转换器供电
- 在Vbus和Vconn之间自动选择电源
- 两个USB - C端口的Vbus电压检测器
- 用于特殊功能和控制的GPIO：QFN48有11个GPIO，QFN40有7个GPIO，用于应用定制
- 一个I²C主接口
- 物理封装：用于两个USB - C端口的QFN 48绿色封装（6x6x0.85 mm）
- 用于一个USB - C端口的QFN 40绿色封装（5x5x0.85 mm）
应用领域
- USB - C视频适配器
- USB - C多功能扩展坞
- USB - C电视、显示器和投影仪
