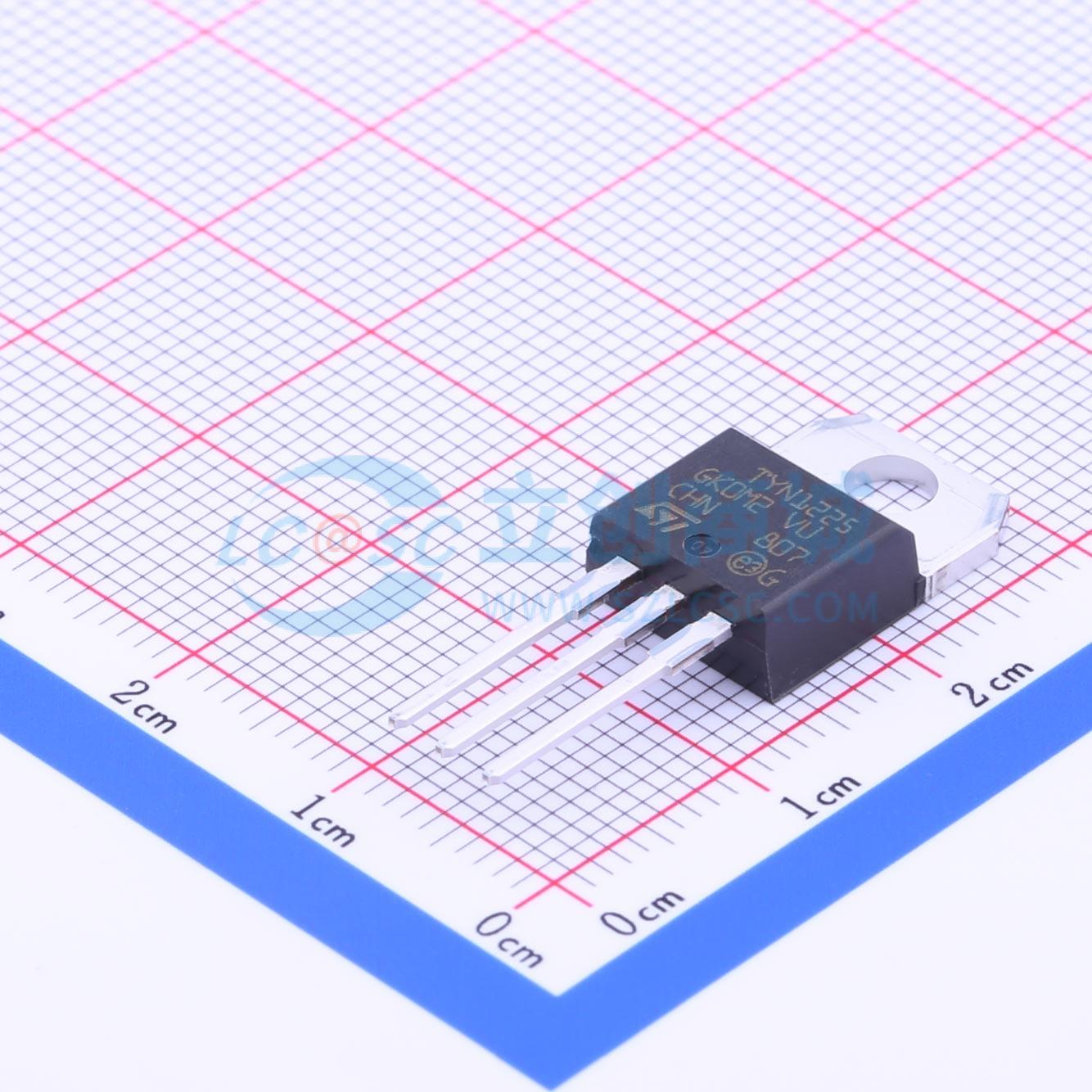

温馨提醒：图片仅供参考，商品以实物为准
TYN1225RG
1个单向可控硅 1.2kV 50mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 25 A 1200 V标准SCR晶闸管，TO-220AB封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- TYN1225RG
- 商品编号
- C190434
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个单向可控硅 | |
| 断态峰值电压(Vdrm) | 1.2kV | |
| 通态电流(It) | 25A | |
| 浪涌电流 | 300A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.6V | |
| 门极触发电流(Igt) | 40mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 50mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
这些标准25A可控硅整流器（SCR）适用于通用应用。采用夹装技术，具有良好的浪涌电流能力。TXN625RG采用TO-220AB ins封装。
商品特性
- 通态均方根电流IT(RMS)为25A
- 重复峰值关断电压VDRM/VRRM为600至1200V
- 触发栅极电流IGT为40mA
- 绝缘封装TO-220AB ins，绝缘电压为2500V均方根
- 符合UL1557认证（文件参考E81734）
- 环氧树脂符合UL94 V0标准
- 无铅封装
- TO-220AB和TO220AB ins的推荐扭矩值为0.4至0.6N·m
应用领域
- 通用应用
