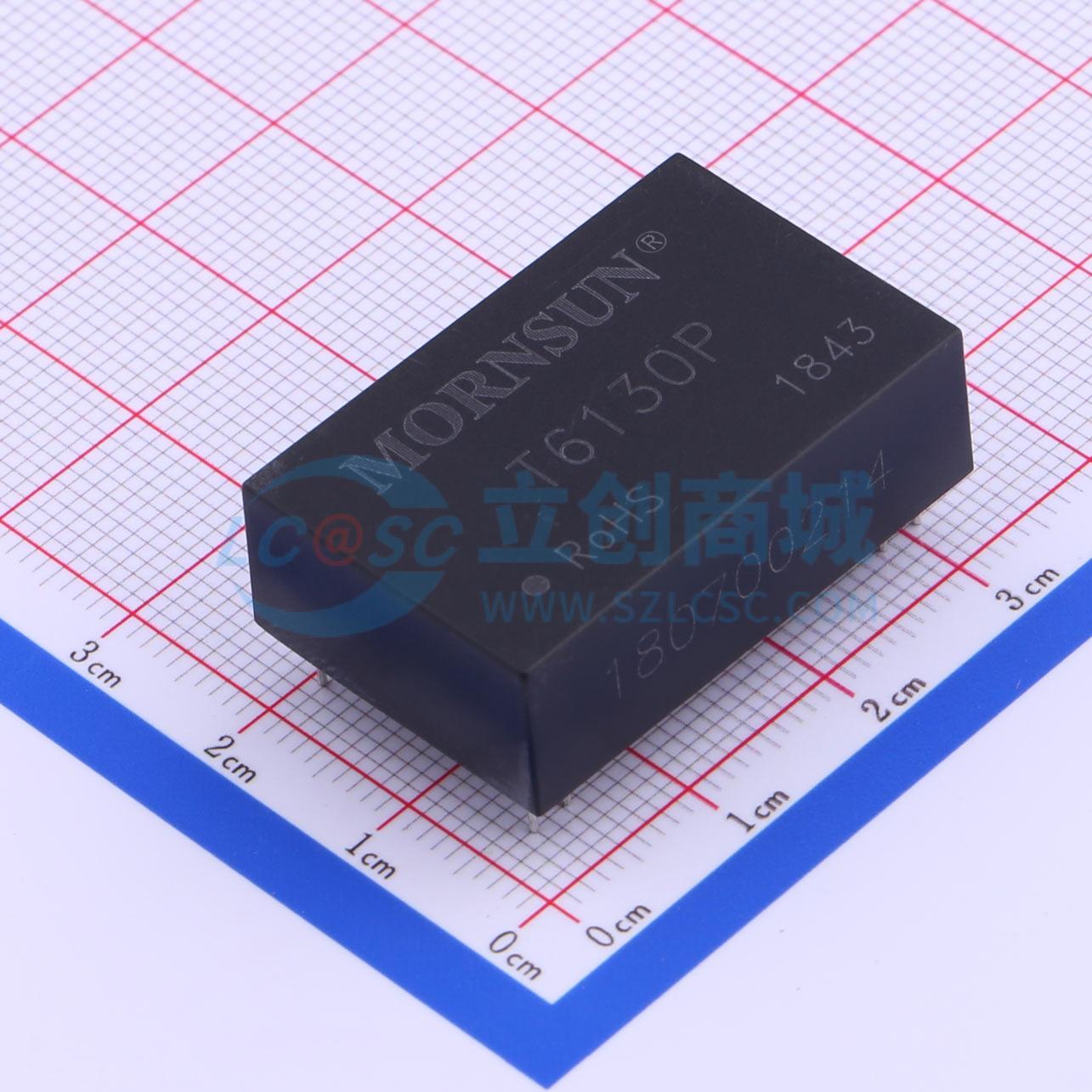

T6130P
有源高精度信号调理模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电压转4-20mA模块 TxxxxP系列信号调理模块为前级电流/电压信号输入，后级电流/电压信号输出的模拟量信号隔离模块，也称为隔离变送器。产品内嵌一个高效微功率电源，可以在向内部信号处理电路供电的同时向前级传感器输出一路隔离电源。产品内部采用电磁隔离技术，具有输入/输出/电源/隔离电源两两隔离特点，完全可替代传统的线性光耦隔离方案，且产品相比光耦隔离方案具有更好的温漂特性、线性度和精度。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- T6130P
- 商品编号
- C190380
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 15.286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 输出电流(最大值) | 20mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 31.6mm | |
| 宽度 | 20.3mm | |
| 高度 | 10.2mm |
商品概述
TxxxxP系列信号调理模块为前级电流/电压信号输入，后级电流/电压信号输出的模拟量信号隔离模块，也称为隔离变送器。产品内嵌一个高效微功率电源，可以在向内部信号处理电路供电的同时向前级传感器输出一路隔离电源。产品内部采用电磁隔离技术，具有输入/输出/电源/隔离电源两两隔离特点，完全可替代传统的线性光耦隔离方案，且产品相比光耦隔离方案具有更好的温漂特性、线性度和精度。
商品特性
- 四端隔离(信号输入、信号输出、电源输入和隔离电源输出相互隔离)
- 高精度等级 (0.1% F.S.)
- 隔离电压(2.5KVDC/60s)
- 低温漂: 50PPM/℃
- 工业级工作温度: -40℃ to +85℃
- 低纹波噪声：30mVₚ₋ₚ
- ESD防护(IEC/EN61000-4-2 Contact ±4KV perf.Criteria B)
应用领域
- PLC、DCS、MCU等信号隔离转换
