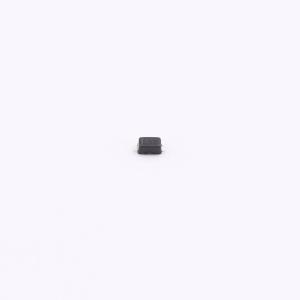

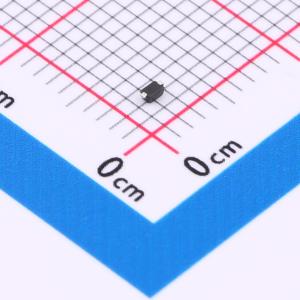

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3.3C
单向ESD 3.3V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 旨在保护对电压敏感的组件免受ESD和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限的设计中ESD保护的理想选择。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD5Z3.3C
- 商品编号
- C19725461
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 击穿电压(VBR) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD5Z3.3C旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限的设计中进行静电放电保护的理想选择。
商品特性
- 符合IEC61000-4-2标准，ESD空气放电保护等级达±25kV
- 符合IEC61000-4-2标准，ESD接触放电保护等级达±20kV
- 符合IEC61000-4-4标准，EFT抗扰度达40A（5/50ns脉冲）
- 峰值功耗：84W（8/20μs脉冲）
- 保护单向输入/输出线路
- 低钳位电压
- 工作电压：3.3V
- 低泄漏电流
应用领域
- 高速线路
- 串行和并行端口
- 笔记本电脑
- 台式机
- 服务器
