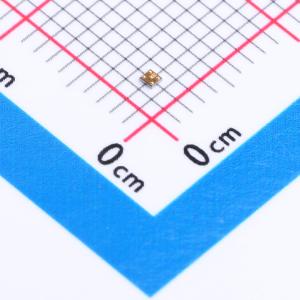

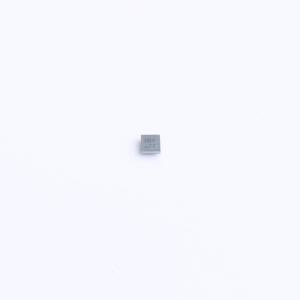

XC9291B33E0R-G

600mA同步整流降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XC9290/XC9291系列是采用HiSAT-COT控制技术的600mA同步整流降压DC/DC转换器。输入电压范围为2.5V至6.0V,输出电压范围为0.7V至3.6V,最大输出电流为600mA,静态电流为11μA。开关频率为4MHz或6MHz。适用于智能手机、无线耳机、可穿戴设备等小型便携设备。
品牌名称: TOREX(特瑞仕)
商品型号: XC9291B33E0R-G
商品编号: C19725757
商品封装: SOT-25
包装方式: 编带
商品毛重: 0.04克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内(小电流)方案

商品参数

商品概述

XC9290/XC9291系列是采用HiSAT-COT()控制的600mA同步整流DC/DC转换器。由于将振荡频率提高到高频，可使用尺寸为1.0x0.5mm的线圈。输入电容（C_IN）和输出电容（C_L）可使用0.6x0.3mm的陶瓷电容，实现包括外围元件在内的安装面积可缩小至3.52mm²。由于将振荡频率提高到高频，安装面积得以减小。此外，通过改善导通电阻和电流消耗，可实现与传统产品相当或更高的效率。由于这些特性，XC9290/XC9291系列非常适合需要小型化和薄型安装面积的设备，以及移动设备等电池供电设备。此外，HiSAT-COT控制的高速瞬态响应技术可将负载瞬态条件下的输出电压波动降至最低。此特性非常适合像FPGA这样需要对瞬时负载波动进行快速响应和输出电压稳定的应用。 () HiSAT-COT是 Torex 开发的一种专用于DC/DC转换器的高速瞬态响应技术。它非常适合需要高精度和高稳定性电源电压的LSI。

商品特性

智能手机/移动电话
无线耳机/头戴式耳机
可穿戴设备、数码相机/摄像机
便携式游戏机
智能卡
模块电源
各种小型电源
符合欧盟RoHS标准，无铅

应用领域

智能手机/移动电话
无线耳机/头戴式耳机
可穿戴设备、数码相机/摄像机
便携式游戏机
智能卡
模块电源
各种小型电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	3.3V
	输出电流	600mA
	开关频率	6MHz；4MHz
	工作温度	-40℃~+105℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	11uA
	开关管(内置/外置)	内置
	输出类型	固定
