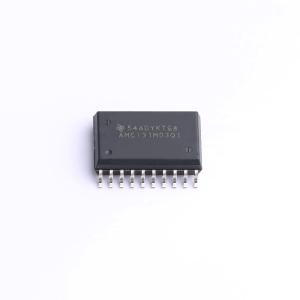

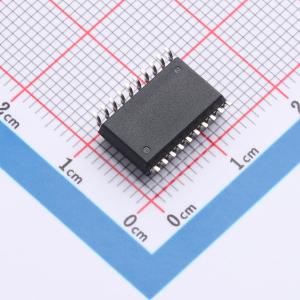

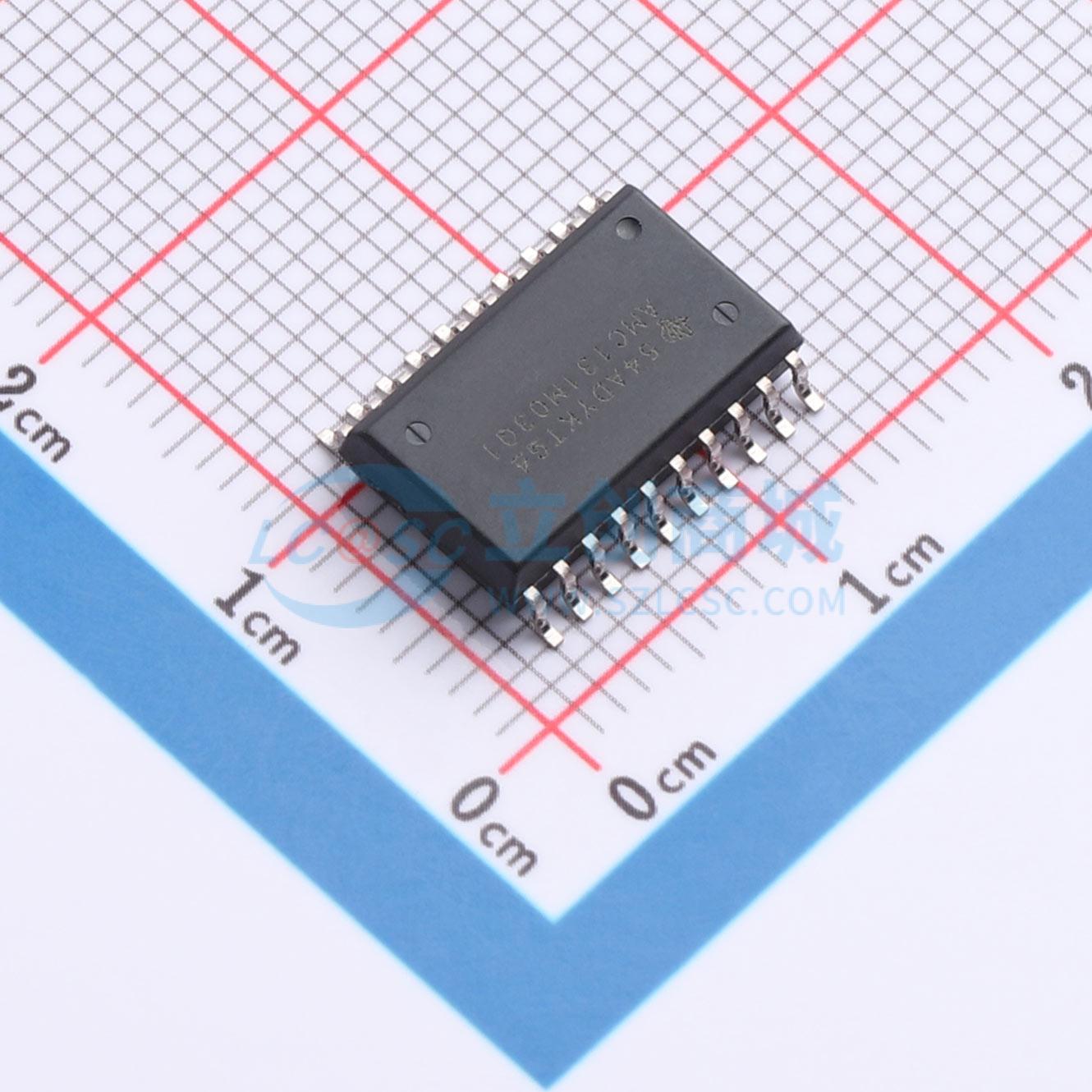

AMC131M03QDFMRQ1

汽车类、3通道、同步采样、24位增强型隔离式Δ-Σ ADC，集成直流/直流转换器，适用于汽车隔离式电压和电流应用

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: AMC131M03QDFMRQ1
商品编号: C19724105
商品封装: SOIC-20
包装方式: 编带
商品毛重: 4.52克(g)

商品参数

参数完善中

商品概述

AMC131M03-Q1 是一款精密的三通道、隔离式、同步采样、24 位、Δ - Σ 模数转换器 (ADC)。它具有宽动态范围、低功耗，非常适合汽车中的隔离式电压和电流应用。由于该器件具有高输入阻抗，因此 ADC 输入可直接连接到电阻分压器网络或分流传感器。AMC131M03-Q1 具有完全集成的隔离式直流/直流转换器，能实现器件低侧的单电源运行。增强型电容隔离栅已通过 VDE V 0884 - 17 和 UL1577 认证。该隔离栅将在不同共模电压电平下运行的系统器件分开，并保护低压器件免受损坏。

商品特性

符合面向汽车应用的 AEC - Q100 标准：
- 温度等级 1：–40°C ~ +125°C，TA
三个具有差分输入的隔离式同步采样 Δ - Σ ADC
单电源运行（3.3V 或 5V），具有集成直流/直流转换器
低 EMI：符合 CISPR - 11 和 CISPR - 25 标准
可编程数据速率高达 64kSPS
可编程增益高达 128
具有循环冗余校验 (CRC) 功能的 4 线 SPI 接口
安全相关认证：
- 符合 DIN EN IEC 60747 - 17 (VDE 0884 - 17) 标准的 7070Vₚₑₐₖ 增强型隔离
- 符合 UL1577 标准且长达 1 分钟的 5000VRMS 隔离
封装：20 引脚宽体 SOIC

应用领域

汽车电池管理系统 (BMS)
HEV/EV 车载充电器 (OBC)
HEV/EV 直流/直流转换器
电动汽车充电站
