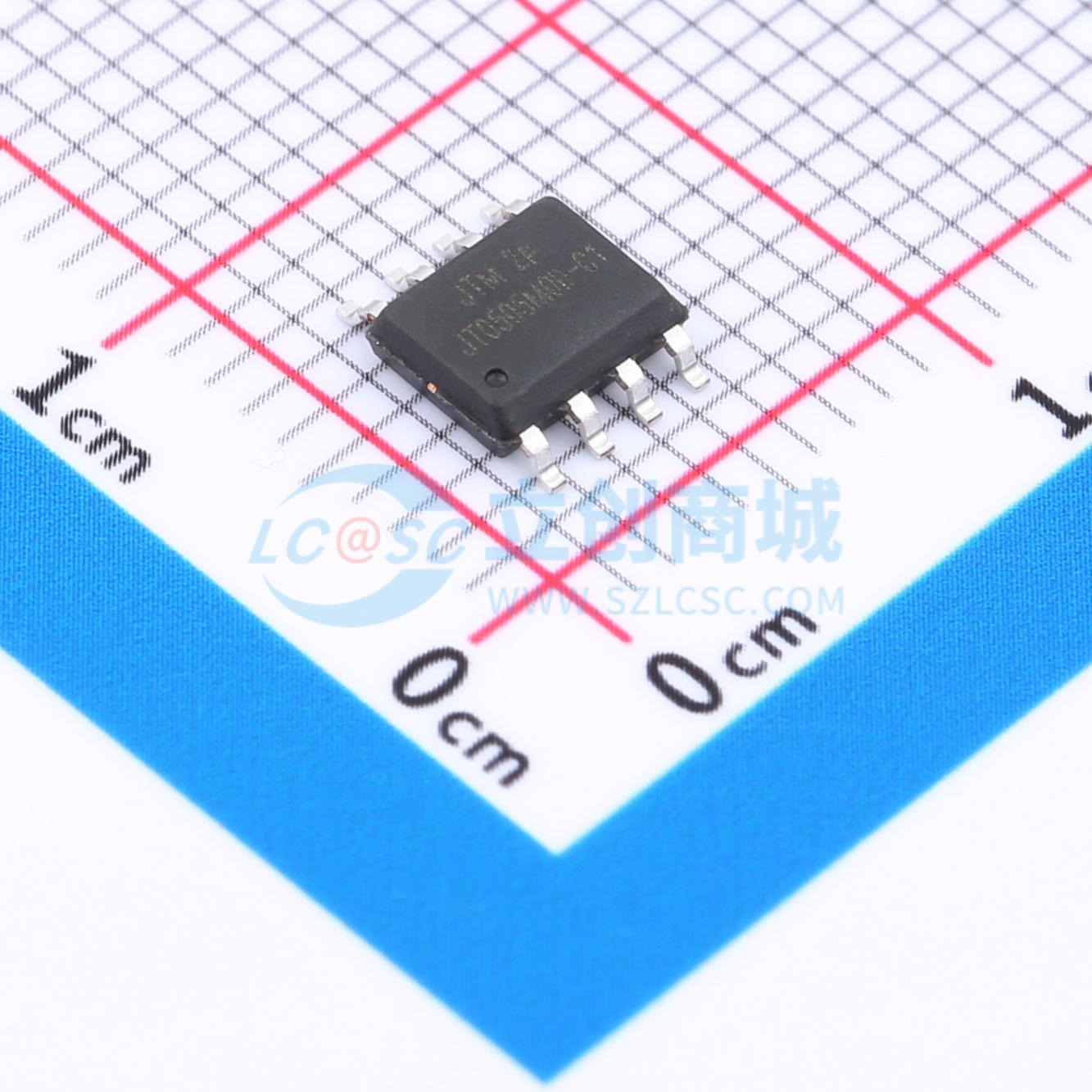

温馨提醒：图片仅供参考，商品以实物为准

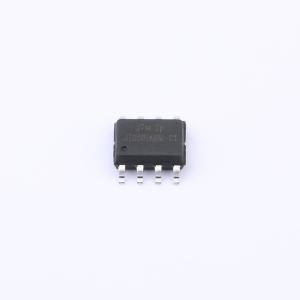

JT0505M0D-C1
28-V, +5/-7A, 单/双通道, GaN/MOSFET/SiC/IGBT栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 驱动适用于充电桩、OBC、DC-DC、光伏逆变、储能、通信、服务器电源等
- 品牌名称
- JTM(晶通)
- 商品型号
- JT0505M0D-C1
- 商品编号
- C19724605
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 7A | |
| 拉电流(IOH) | 5A | |
| 工作电压 | 4.8V~25V | |
| 上升时间(tr) | 2.5ns | |
| 下降时间(tf) | 3.5ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 15ns | |
| 传播延迟 tpHL | 18ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.7V | |
| 输入低电平(VIL) | 1.8V | |
| 静态电流(Iq) | 1.09mA |
商品概述
JT0505系列栅极驱动器是单通道、双通道高频栅极驱动IC，专门用于驱动GaN、MOSFET和IGBT。 JT0505栅极驱动器提供5A源电流、7A灌电流峰值能力，且传播延迟小。 它提供不同的封装和欠压锁定（UVLO）电压选项，以驱动GaN、MOSFET和IGBT。
商品特性
- 单/双通道栅极驱动IC，专门用于驱动MOSFET、IGBT和SiC，兼容驱动E型GaN
- VDD最高额定值达28V
- VDD宽范围为4.8V至25V
- 7A灌电流、5A源电流输出，可实现快速开关和高效率
- 内部上拉和下拉电阻为0.8Ω
- 兼容3.3V、5V和15V输入逻辑
- 输入兼容TTL/CMOS
- 输入能承受最大VDD
- 快速传播延迟时间（典型值15ns）
- 欠压锁定（UVLO）
- 独立的灌电流和源电流输出，便于栅极驱动（JT0505M0S-T1和JT0505G0S-T1）
- 输出与输入同相
- 小尺寸封装（SOT23、SOP8）
应用领域
- 开关模式电源（SMPS）
- 功率因数校正（PFC）系统
- DC/DC电源转换器
- 功率转换系统（PCS）
- 储能系统
- 太阳能微型逆变器
- 太阳能优化器
