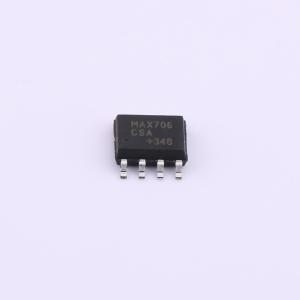

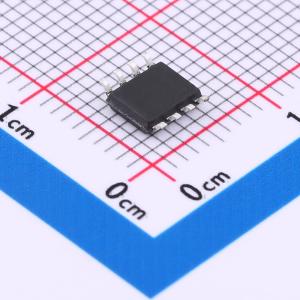

MAX706CSA-HXY
输入电压: 5V~5.5V 低电平有效 阈值电压: 4.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SOP-8封装的监控复位芯片专为系统电压监控与保护设计，适用于5V至5.5V的电源电压范围。该芯片具备单路电压监控功能，当电源电压低于预设阈值时，输出低电平有效的复位信号，确保系统在异常条件下安全重启。其紧凑的封装尺寸和精准的电压监测性能使它成为各类嵌入式系统及微处理器的理想配套组件。
- 商品型号
- MAX706CSA-HXY
- 商品编号
- C19723877
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.110553克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | - | |
| 工作电压 | 5V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 200ms | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 手动复位输入；看门狗定时器 | |
| 静态电流(Iq) | 75uA |
商品概述
该系列芯片主要用于监控电源电压和电池电压。当电源电压低于特定阈值时，将产生复位信号。部分型号具备一个1.6秒延时复位的看门狗电路，通过将WDI引脚悬空可以禁用该计时器。部分型号提供高电平和低电平两种复位电平输出，但无看门狗功能。芯片内置1.25V比较器，可用于监测电池低电压。所有芯片均具有手动复位功能。提供8引脚DIP、SOP(SOIC)和紧凑型MSOP封装形式。
商品特性
- 低功耗，完全兼容美信产品MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L
- 提供6种高精度的电压监测选项
- 具备手动复位输入
- 内置1.25V电压监控器
- 部分型号具备看门狗功能
- 提供200ms复位延迟输出
- 提供3种复位信号选项
- 提供8引脚DIP、SOP(SOIC)、MSOP封装
应用领域
- 电脑和控制器
- 嵌入式系统
- 电池供电系统
- 智能仪器
- 无线通信系统
- PDA和便携式设备
