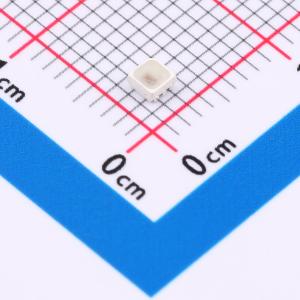

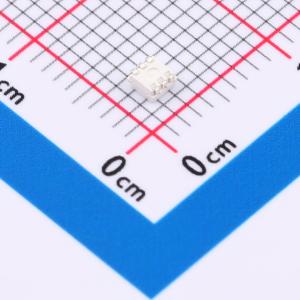

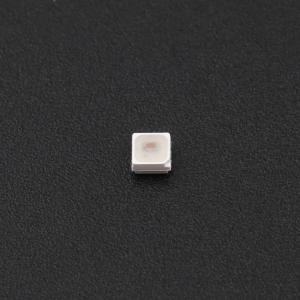

WS2815B-2121
智能外控集成LED光源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS2815B是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个2121 LED灯珠相同，每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路、高精度的内部振荡器和高精度恒流控制模块，有效保证了像素点光的颜色高度一致。
- 品牌名称
- worldsemi
- 商品型号
- WS2815B-2121
- 商品编号
- C19723495
- 商品封装
- SMD2121-6P
- 包装方式
- 编带
- 商品毛重
- 0.0465克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~630nm | |
| 主波长-绿 | 510nm~520nm | |
| 主波长-蓝 | 465nm~475nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 12V | |
| 静态电流 | 2mA | |
| 载带方式 | 正贴 | |
| 工作温度 | -40℃~+65℃ | |
| PWM频率 | 4kHz |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 2.2mm | |
| 宽度 | 2.2mm | |
| 高度 | 1.05mm | |
| 发光强度-红 | 200mcd~400mcd | |
| 发光强度-绿 | 600mcd~1000mcd | |
| 发光强度-蓝 | 150mcd~300mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
