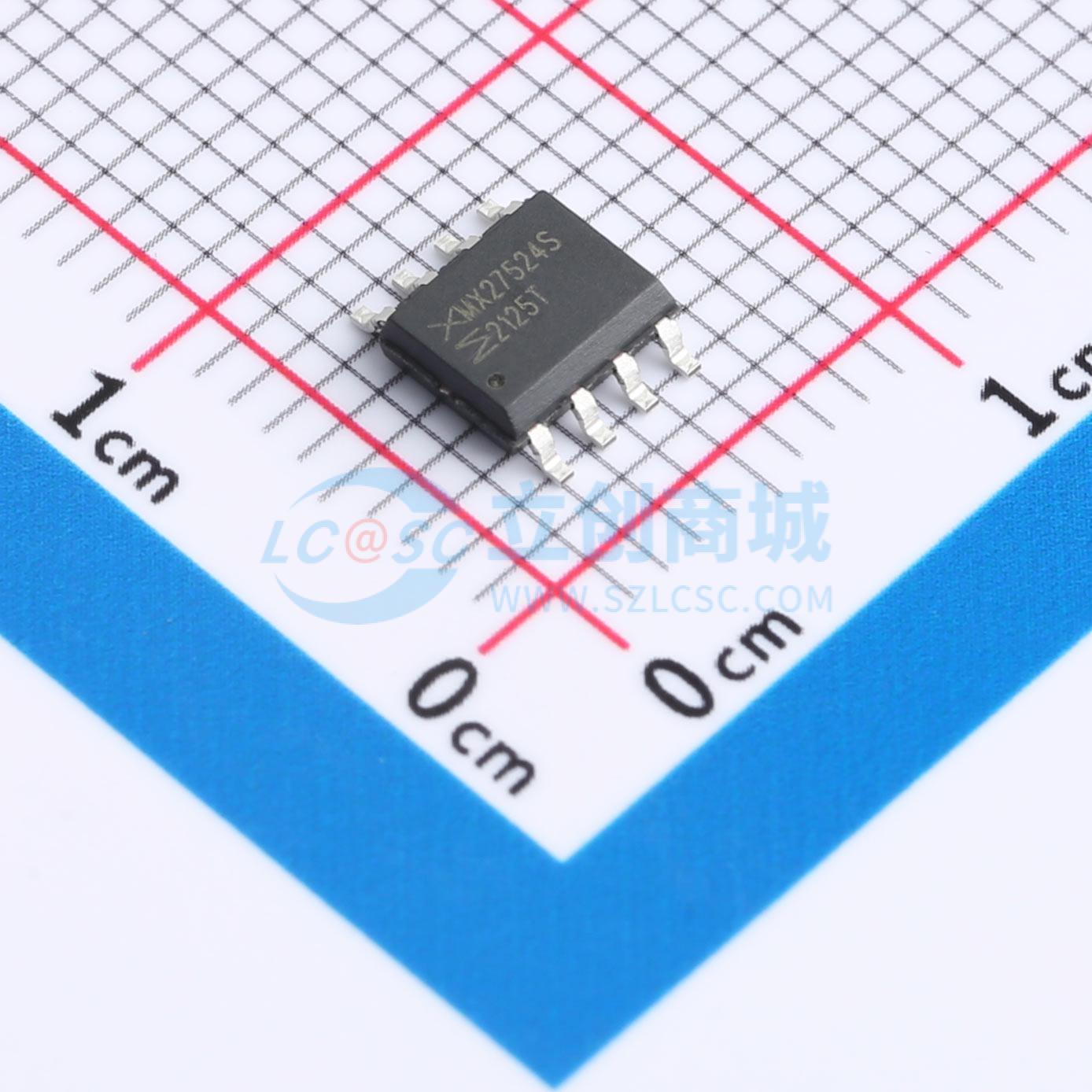

温馨提醒：图片仅供参考，商品以实物为准

MX27524S

驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款双路、大电流、低端栅极驱动器。两个输出端中的每一个都能够提供和吸收 5A 峰值电流，最大额定电压为 20V。每个通道都有两个独立的使能引脚，如果未连接则默认开启。快速的传播延迟时间和快速的上升和下降时间使其非常适合高频应用。此外，该驱动器在 A 和 B 通道之间具有匹配的内部传播延迟，适用于需要严格时序的双栅极驱动器应用，如同步整流器。
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX27524S
商品编号: C19723497
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.178克(g)

商品参数

商品概述

MX27524是一款双路、大电流、低端栅极驱动器。两个输出端均能够提供和吸收5A的峰值电流，最大额定电压为20V。每个通道都有两个独立的使能引脚，若未连接则默认开启。快速的传播延迟时间以及快速的上升和下降时间，使MX27524非常适合高频应用。此外，该驱动器的A通道和B通道之间具有匹配的内部传播延迟，适用于对时序要求严格的双栅极驱动器应用，如同步整流器。

商品特性

两个独立的驱动器，每个都能提供和吸收5A电流
CMOS和TTL兼容输入
每个通道独立使能
-40℃至+125℃的扩展工作温度范围
±4kV ESD额定值（人体模型）
热增强型8引脚MSOP封装和标准8引脚SOP封装
内部欠压锁定电路
快速的INX传播延迟（典型值15ns）
快速的上升和下降时间（典型值7ns，负载1.8nF）
传播延迟匹配（最大5ns）
这些是无铅器件

应用领域

距离测试用脉冲激光器
电池管理系统
DC-DC转换器
电机控制器
功率逆变器
同步整流电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	工作电压	4.5V~20V
	上升时间(tr)	7ns
	下降时间(tf)	7ns

	属性	参数值
	传播延迟 tpLH	15ns
	传播延迟 tpHL	15ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.8V~2.4V
	输入低电平(VIL)	900mV~1.5V
	静态电流(Iq)	1mA
