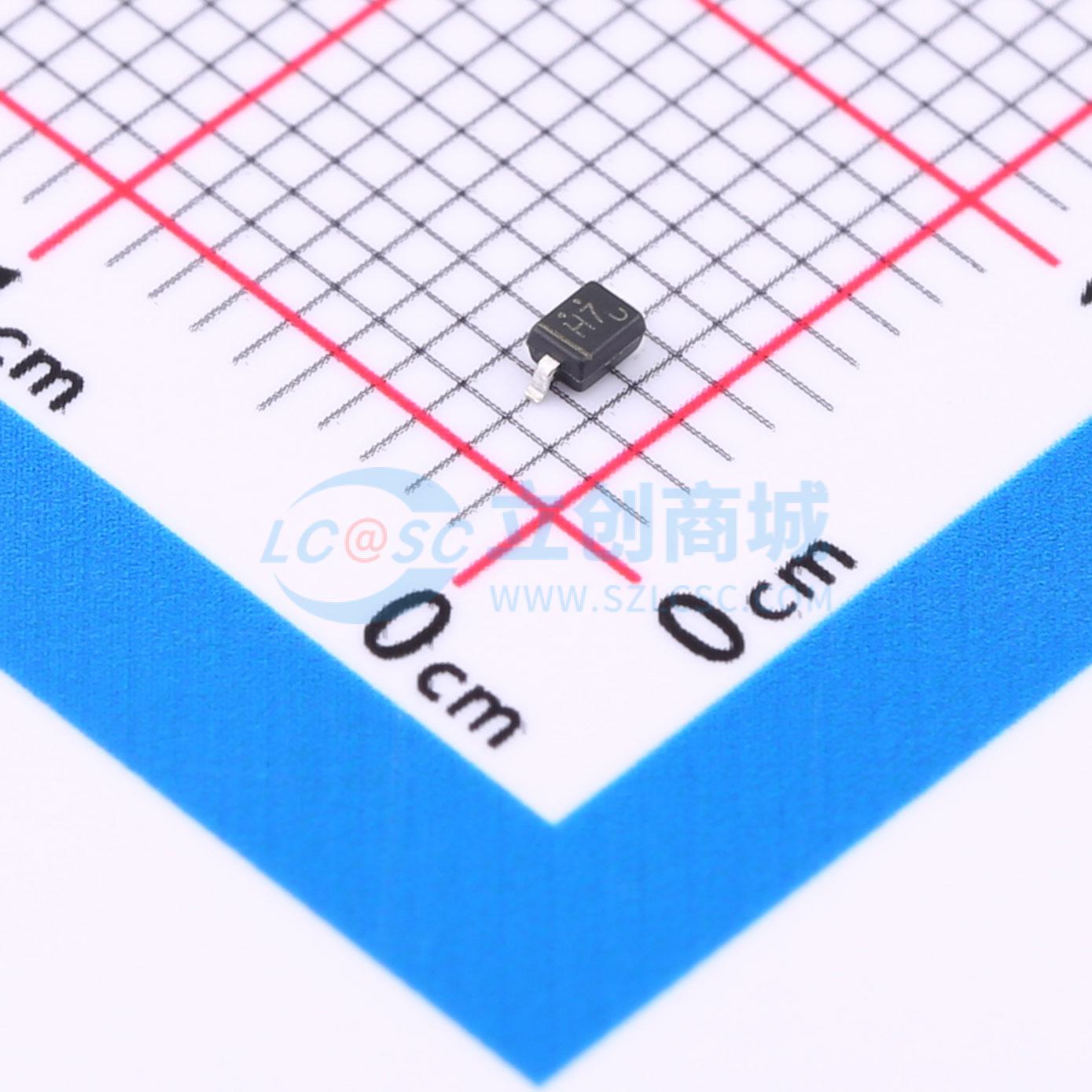

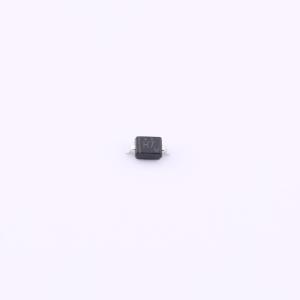

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3D7VU(UMW)
ESD 7V截止 峰值浪涌电流：60A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 保护敏感半导体组件免受静电放电 (ESD) 和其他电压引起的瞬态事件的损坏或干扰。采用SOD-323封装，工作电压为7V。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PTVSHC3D7VU(UMW)
- 商品编号
- C19712159
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.1kW@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 500pF |
商品概述
PTVSHC3D7VU可保护敏感半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。PTVSHC3D7VU采用SOD-323封装，工作电压为7V。
商品特性
- 每线路1100W峰值脉冲功率（tp=8/20μs）
- 响应时间典型值< 1 ns
- 保护一条I/O或电源线路
- 低钳位电压
- 数据线路瞬态保护符合IEC 61000-4-2（ESD）标准
- ±30KV（空气放电），±30KV（接触放电）；符合IEC 61000-4-4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑、台式机和服务器
- 便携式仪器
