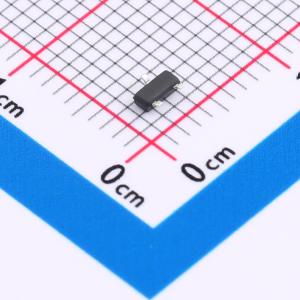

温馨提醒：图片仅供参考，商品以实物为准
PESD2IVN24(UMW)
ESD 24V截止
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款瞬态电压抑制器阵列，用于保护连接到数据和传输线路的组件免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。所有引脚使用IEC61000-4-2空气放电方法可承受30kV ESD脉冲。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESD2IVN24(UMW)
- 商品编号
- C19712161
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.072克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 450W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 28V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF |
商品概述
PESD2IVN24 是一款瞬态电压抑制器阵列，旨在保护连接到数据和传输线路的元件免受静电放电、电气快速瞬变和闪电的损害。所有引脚均采用 IEC61000-4-2 空气放电法进行测试，可承受 30kV 的 ESD 脉冲。
商品特性
- 符合 IEC 61000-4-2 第 4 级 ESD 保护标准
- ±30kV 接触放电
- ±30kV 空气放电
- 450W 峰值脉冲功率（8/20us）
- 低钳位电压
- 工作电压：24V
- 低漏电流
- ESD 保护 >15kV
- CAN 总线保护
- 蜂窝手机及配件
- SOT-23 封装
应用领域
- 便携式电子设备
- 控制与监控系统
- 服务器
- 笔记本电脑
- 台式机
