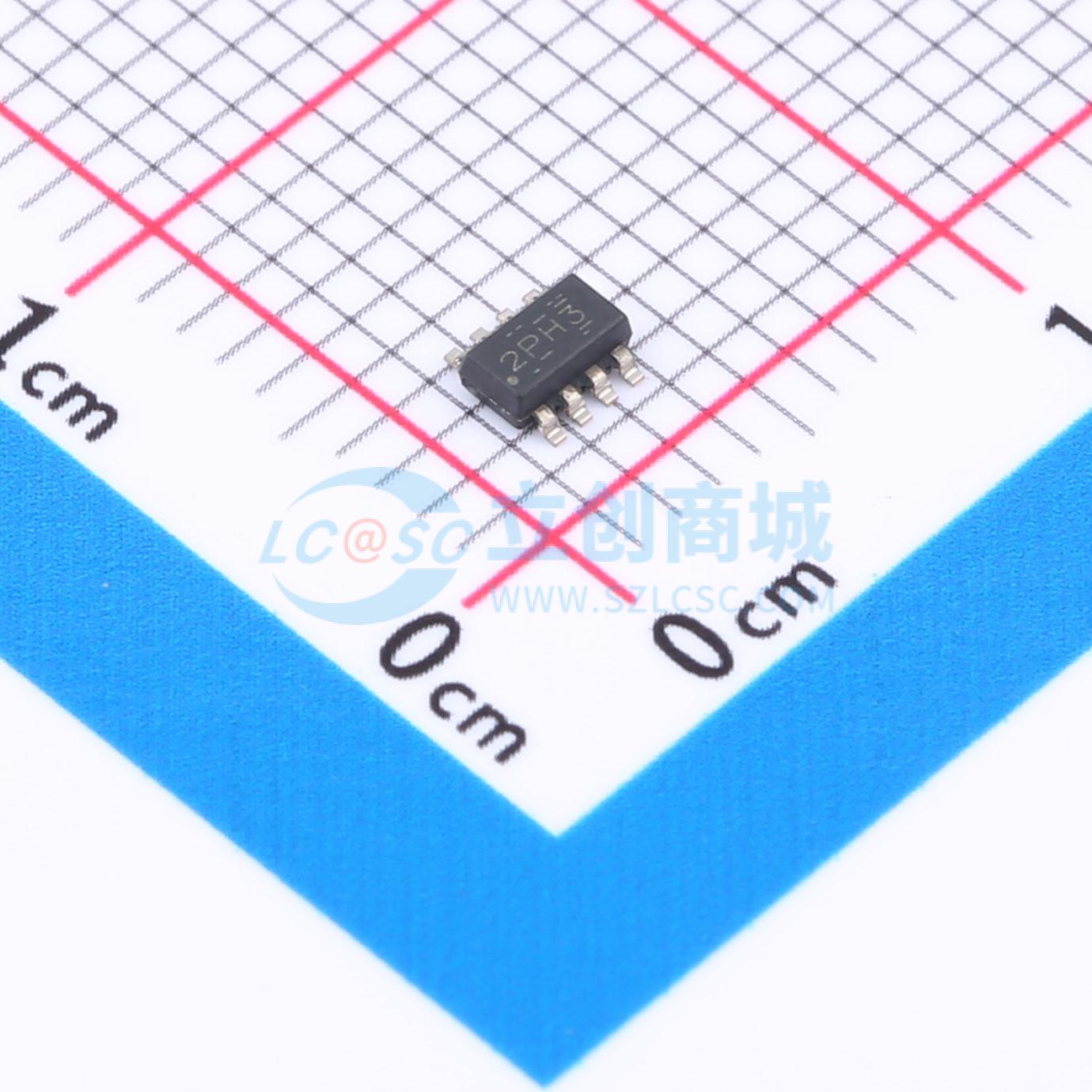

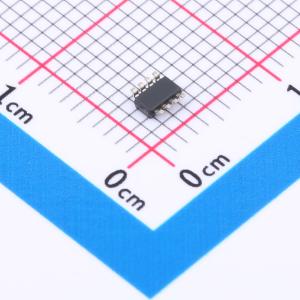

INA241A1IDDFR

INA241x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在 ±10μV（最大值）的低失调电压、 ±0.01%（最大值）的小增益误差和 166dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。INA241x 适用于开关系统中的高压双向测量，这些系统在器件输入端会出现高共模瞬态电压。由于输入端的共模电压转换，INA241x 内部的增强型 PWM 抑制电路可确保输出端的信号干扰最小。 INA241x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA241x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。 INA241x 的额定工作温度范围为 -40°C 至 +125°C。

• 针对受开关共模电压影响的系统优化的增强型 PWM 抑制，支持高达 125kHz 的开关频率
• 宽共模电压：工作电压 -5V 至 +110V，可承受电压 -20V 至 +120V，双向运行
• 较高的小信号带宽：1.1 MHz（在所有增益下），压摆率：8 V/µs
• 阶跃响应稳定时间为 1%：1µs
• 出色的共模抑制比 (CMRR)：166dB 直流 CMRR，104dB 交流 CMRR（100kHz 时），89dB 交流 CMRR（1MHz 时）
• 精度：
  • 增益误差（最大值）：版本 A：±0.01%，±1ppm/°C 漂移；版本 B：±0.1%，±5ppm/°C 漂移
  • 失调电压（最大值）：版本 A：±10µV，±0.1µV/°C 漂移；版本 B：±150µV，±0.5µV/°C 漂移
• 可用增益：
  • INA241A1、INA241B1：10 V/V
  • INA241A2、INA241B2：20 V/V
  • INA241A3、INA241B3：50 V/V
  • INA241A4、INA241B4：100 V/V
  • INA241A5、INA241B5：200 V/V
• 封装选项：SOT23 - 8、VSSOP - 8、SOIC - 8、VSSOP - 10

• 电机驱动器
• 螺线管和传动器
• 注塑机
• 无线电动工具
• 医学无线工具
• 无人机螺旋桨速度控制
