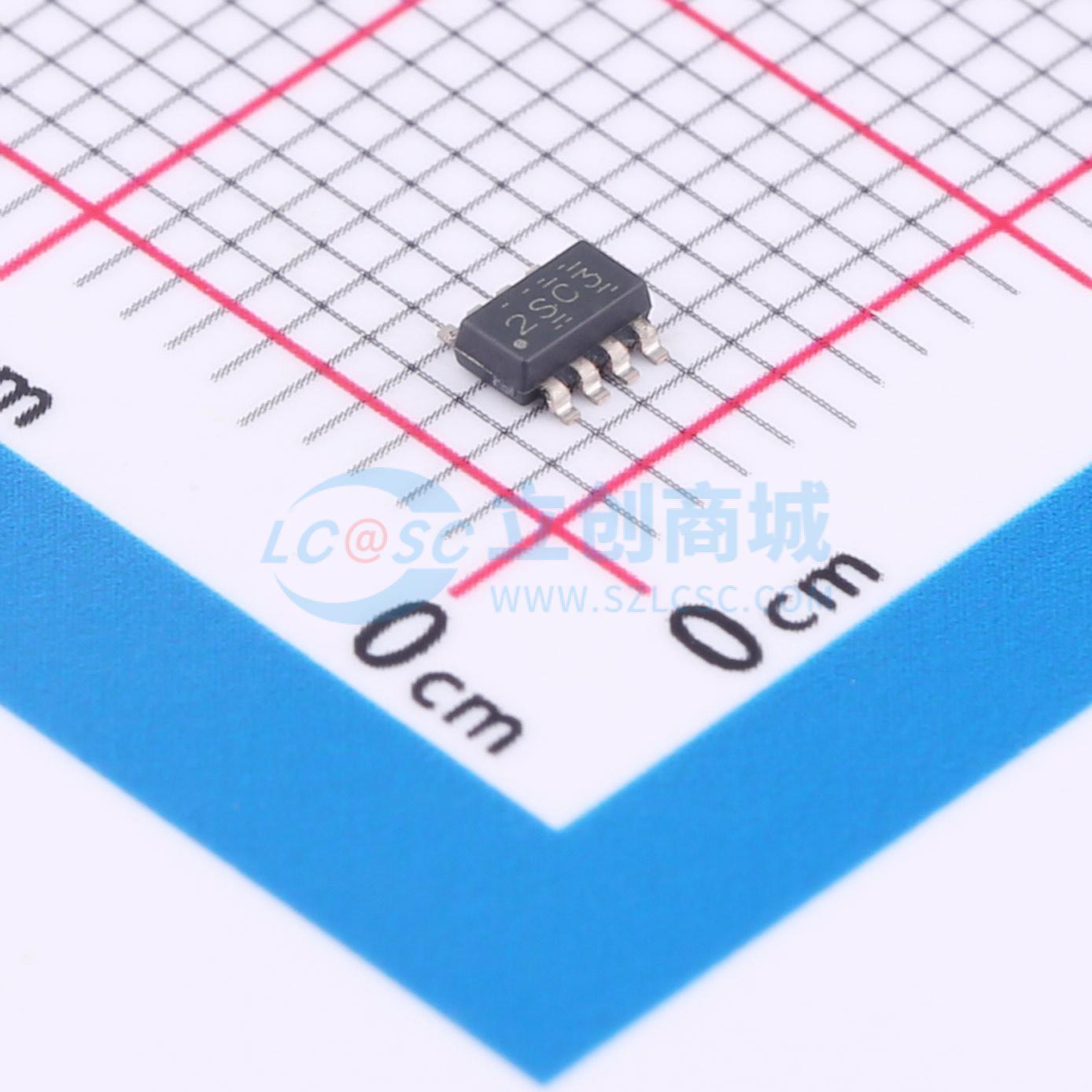

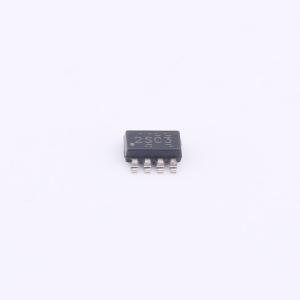

INA296A3IDDFR

INA296x 是一款超精密双向电流检测放大器，可在 -5V 至 110V 的宽共模范围内测量分流电阻器上的压降，与电源电压无关。该器件在 ±10μV（最大值）的低失调电压、±0.01%（最大值）的小增益误差和 166dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。INA296x 拥有 1.1MHz 的高信号带宽和快速稳定时间，不仅适用于高压双向直流电流测量，还适用于高速应用（例如，瞬态检测和快速过流保护）。 INA296x 由 2.7V 至 20V 的单电源供电，消耗 2.5mA 的电源电流。INA296x 有五个增益选项：10V/V、20V/V、50V/V、100V/V 和 200V/V。运用多个增益选项，可实现在可用的分流电阻值和宽输出动态范围要求之间进行优化。 INA296x 的额定工作温度范围为 -40°C 至 +125°C。

• 宽共模电压：
  • 工作电压： -5V 至 +110V
  • 可承受电压： -20V 至 +120V
• 双向运行
• 较高的小信号带宽：1.1 MHz（在所有增益下）
• 压摆率： 8V/μs
• 阶跃响应稳定时间为 1%:1 μs
• 出色的共模抑制比 (CMRR)：166 dB
• 精度：
  • 增益误差（最大值）
    • 版本 A:±0.01% ， ±1ppm/°C 漂移
    • 版本 B:±0.1% ， ±5ppm/°C 漂移
  • 失调电压（最大值）
    • 版本 A:±10μV ， ±0.1μV/°C 漂移
    • 版本 B:±150μV ， ±0.5μV/°C 漂移
• 可用增益：
  • INA296A1、INA296B1：10 V/V
  • INA296A2、INA296B2：20 V/V
  • INA296A3、INA296B3：50 V/V
  • INA296A4、INA296B4：100 V/V
  • INA296A5、INA296B5：200 V/V
• 封装选项：SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

• 48V 直流/直流转换器
• 48V 电池管理系统 (BMS)
• 测试和测量
• 宏远程无线电单元 (RRU)
• 48V 机架式服务器
• 48V 商用网络和服务器电源 (PSU)
