雄和远景，电路板表贴圆螺母柱，M2.5X3.5，铜镀锡

SMT扩展库
嘉立创SMT补贴
PCB免费打样
工业品

嘉立创贴片惊喜价格立即查看

价格：￥0.478044

原价：￥ 0.4878

50+￥0.449624￥0.4588

1000+￥0.378574￥0.3863

5000+￥0.364364￥0.3718

品牌名称: Sinhoo(雄和远景)
商品型号: SMTSO2535CTJ
商品编号: C19674126
商品毛重: 0.9243克(g)

螺纹（M）

板高（L）

插深（A）

广东仓275
SMT仓296

购买数量

个

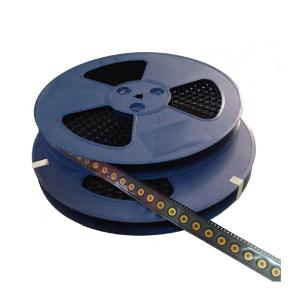

(1000个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交22单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

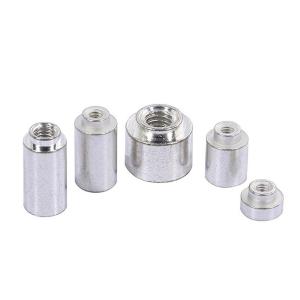

1 本产品为Sinhoo(雄和远景)品牌SMTSO2535CTJ型号电路板表贴圆螺母柱，采用铜镀锡材质，具有良好的导电性和耐腐蚀性，适合在高湿、高盐雾环境中稳定使用

2 外形为圆柱形设计，结构紧凑，适用于PCB板上有限空间的安装需求，具备优良的机械强度与装配稳定性

3 安装方式为表面贴装（SMT），可配合自动化贴片机进行高效生产，提升组装效率与一致性

4 螺纹规格为M2.5×0.45，螺距0.45mm，符合公制标准，适配常见的M2.5螺钉，确保连接可靠

5 总长度为3.50±0.13mm，主体直径Φ5.56±0.13mm，底部直径Φ4.09±0.15mm，满足精密电子设备对尺寸精度的严格要求

6 表面经过镀锡处理，有助于焊接过程中的润湿性，减少虚焊、冷焊等不良现象，提高焊接质量

7 支持通孔结构，内部孔径为Φ2.5mm，可直接穿入螺钉或螺栓，实现快速固定

8 最小板厚支持0.5mm，适用范围广，可用于薄型电路板及小型模块化设备中

9 符合ROHS环保标准，不含铅、镉等有害物质，适用于出口及绿色电子产品制造

产品介绍 INTRODUCTION

使用场景 APPLICATIONS

1 广泛应用于消费类电子产品如智能手机、平板电脑、可穿戴设备中的PCB板固定连接

2 适用于工业控制设备、通信设备、医疗仪器等对可靠性要求较高的领域

3 可用于小型电机、传感器、电源模块等需要微小螺纹连接的场合

4 配合自动化SMT生产线使用，特别适合大批量、高密度电路板的组装工艺

5 在需要频繁拆装或维护的设备中，作为可靠的螺纹支撑件，提供稳定的机械连接

6 适用于多层PCB板之间或PCB与金属外壳之间的连接固定，增强整体结构强度

7 适用于对电磁屏蔽有要求的场景，因铜材具备良好导电性，可辅助接地或屏蔽设计

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸为Φ5.56mm，确保螺母柱能顺利插入并贴合牢固

2 建议最小板厚度不小于0.5mm，避免因板材过薄导致安装后变形或断裂

3 焊接时应控制温度和时间，推荐使用无铅焊锡，焊接温度建议在250℃~280℃之间，防止过热造成镀层脱落或材料氧化

4 使用前请检查螺母柱是否完好，避免因运输或存储不当导致损伤影响安装效果

5 不适用于高温环境超过150℃长期工作，若需更高耐温性能，请选用不锈钢或其他耐高温材质替代

6 请勿强行拧紧螺钉至极限扭矩，以免损坏螺纹或导致PCB板开裂，建议参考最大扭力值不超过0.3N·m

7 存储时应保持干燥通风，避免长时间暴露在潮湿环境中，防止镀层氧化或生锈

8 若用于食品级或医疗级设备，请确认表面处理符合相关行业安全标准
