SSMC公头直角型连接器,焊接式,适用于同轴电缆 PE-SR405AL, PE-SR405FL, PE-SR405FLJ, PE-SR405TN, RG405
- 工业品
价格：￥243.11价格含税（税率13%）
- 品牌名称
- PASTERNACK
- 商品型号
- PE45384
- 商品编号
- C19660330
- 商品毛重
18.2克(g)
广东仓1
购买数量
个
(1个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

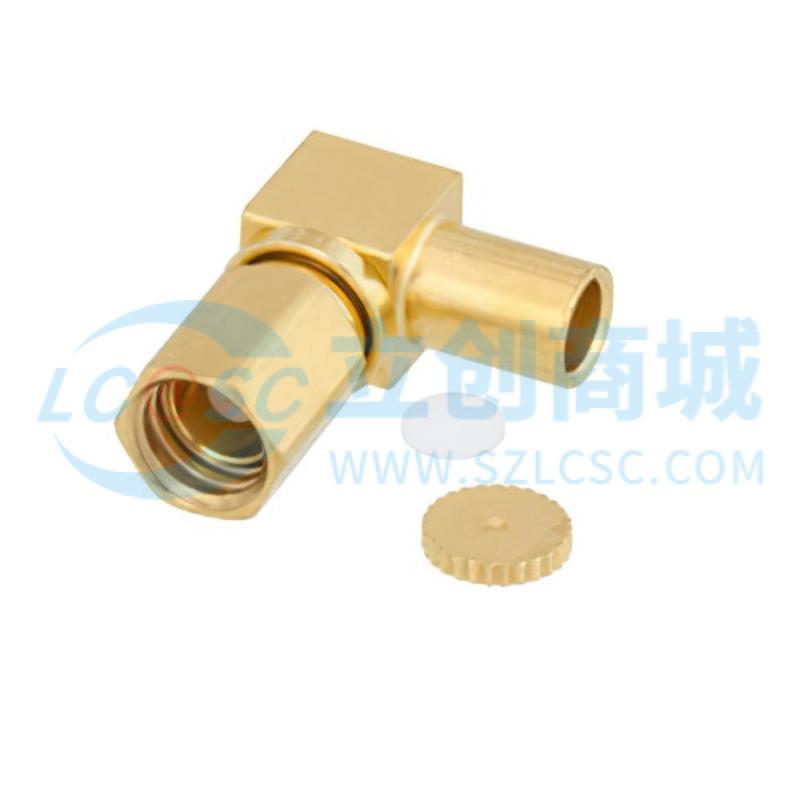

品牌PASTERNACK，型号PE45384，为SSMC公头直角型焊接式连接器，适配PE-SR405AL、PE-SR405FL、PE-SR405FLJ、PE-SR405TN、RG405同轴电缆
2
电气性能优异：工作频率范围DC至10GHz，电压驻波比（VSWR）典型值1.5:1，插入损耗低至0.3dB，额定AC工作电压250V，耐高压400Vrms
3
可靠的机械结构：采用螺纹耦合方式，插拔寿命达500次，主体为直角几何设计，尺寸紧凑（比SMA连接器小50%）
4
优质材料与工艺：触点为镀金铍铜（符合MIL-G-45204标准），绝缘材料为特氟龙，主体黄铜镀金，耦合螺母为镀金铍铜，确保良好导电性和耐腐蚀性
5
标准化与易用性：符合IEC 61069-20 SSMC接口标准，库存充足可现货发货
使用场景 APPLICATIONS
1
通用测试场景：适用于各类电子设备的通用性能测试
2
电缆组件定制：用于制作定制化同轴电缆组件
3
可应用于相关电子系统
4
数据采集与模块：支持A/D模块、数据采集设备、软件定义无线电（SDR）的信号传输
5
雷达与通信：适用于RADAR/SONAR系统、超宽带数字接收器
6
医疗设备：可集成到部分医疗电子设备中
注意事项 PRECAUTIONS
1
焊接操作需严格遵循装配步骤：修剪电缆至指定长度，插入电缆时确保护套底部接触到主体内部台阶，中心导体位于触点槽内，焊接后待接头冷却再移动，清洁助焊剂残留
2
插拔时应使用螺纹耦合方式，避免强行拉扯或旋转导致触点损坏
3
存储环境需保持干燥、常温，避免暴露在极端温度（-65°C以下或165°C以上）、高湿度或腐蚀性气体中
4
定期检查连接器触点是否有氧化、松动或损坏，若发现异常需及时更换
5
装配绝缘件和端盖时，需使用平底心轴按压到位，确保端盖低于主体表面以保证密封性能
6
避免超过额定电压、电流和频率范围使用，以防损坏连接器或关联设备
