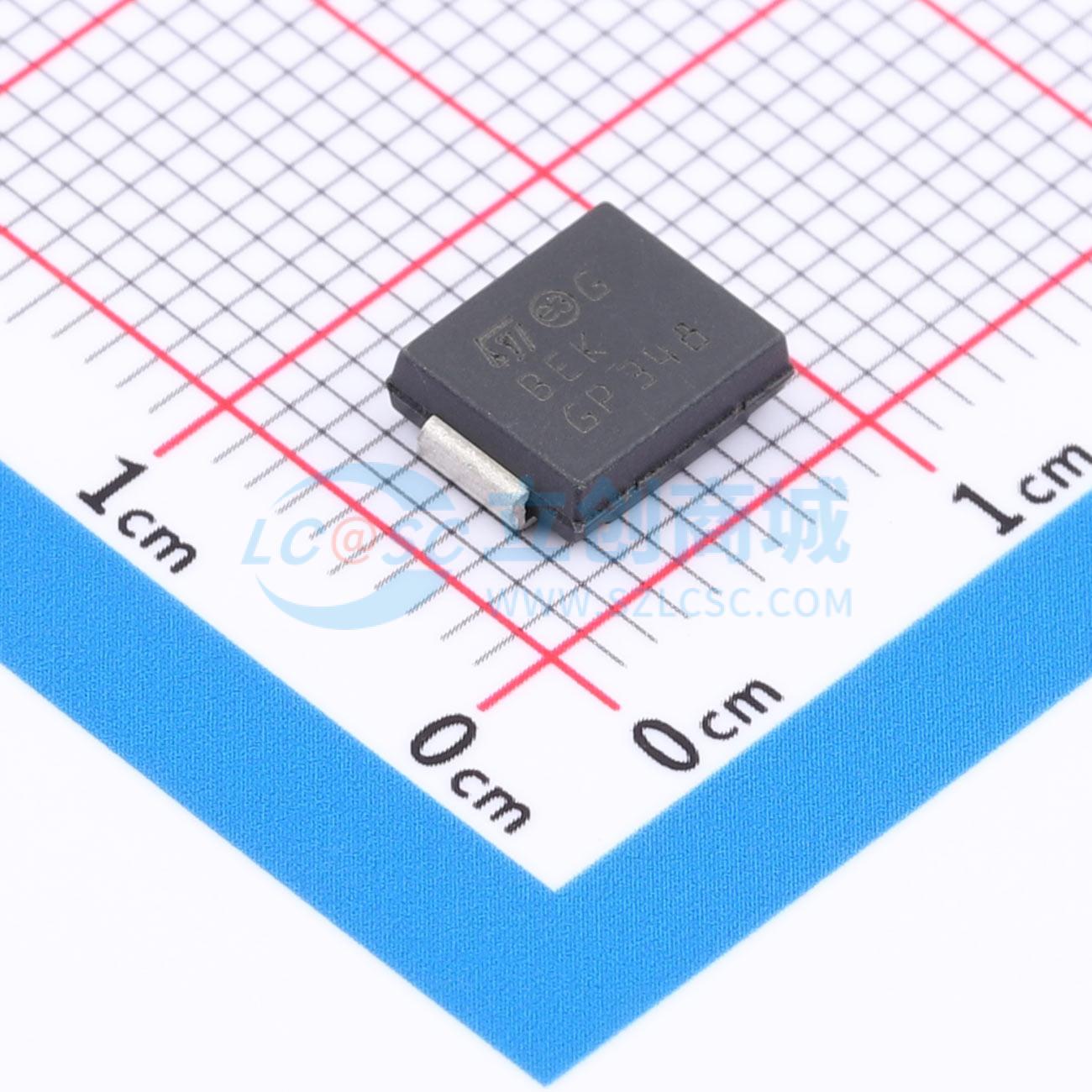

温馨提醒：图片仅供参考，商品以实物为准

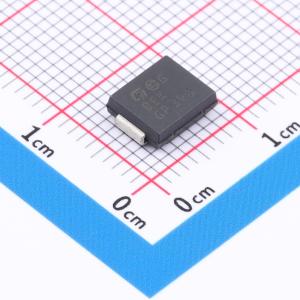

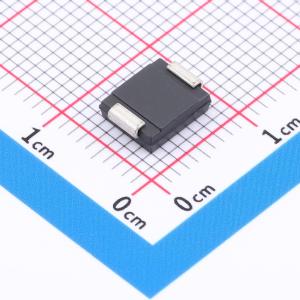

SM15T22CA
双向 22V 254A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于根据 IEC 61000-4-2、MIL STD 883 方法 3015 保护敏感设备免受静电放电，以及诸如 IEC 61000-4-4 和 5 等电气过应力的影响。用于低于 1500 W 10/1000 μs 的浪涌。这种平面技术使其适用于需要低泄漏电流和高结温的高端设备和开关电源，以提供长期的可靠性和稳定性。
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM15T22CA
- 商品编号
- C1981889
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 39.3V | |
| 峰值脉冲电流(Ipp) | 254A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 23.1V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM15T TVS 系列旨在根据 IEC 61000 - 4 - 2、MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，并抵御如 IEC 61000 - 4 - 4 和 5 规定的电气过应力。它们适用于 1500W、10 / 1000 μs 以下的浪涌。 这种平面技术使其适用于高端设备和开关电源（SMPS），这些设备需要低泄漏电流和高结温，以长期提供可靠性和稳定性。
商品特性
- 峰值脉冲功率：1500 W（10/1000 μs），最高可达 10kW（8 / 20 μs）
- 关断电压范围：5 V 至 188 V
- 单向和双向类型
- 低泄漏电流：25°C 时为 0.2 μA
- 最大工作结温（Tj）：150°C
- 最大结温（Tj）下的高功率能力：最高可达 1250 W（10/1000 μs）
- 引脚处理：亚光镀锡
- UL94，V0 等级
- J - STD - 020 MSL 1 级
- J - STD - 002、JESD 22 - B102 E3 和 MIL - STD - 750 方法 2026
- JESD - 201 2 级晶须测试
- IPC7531 焊盘布局和 JEDEC 注册封装外形
- UL 497B 文件编号：QVGQ2.E136224
- IEC 61000 - 4 - 4 4 级： - 4 kV
- IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过 4 级：
- 30 kV（空气放电）
- 30 kV（接触放电）
