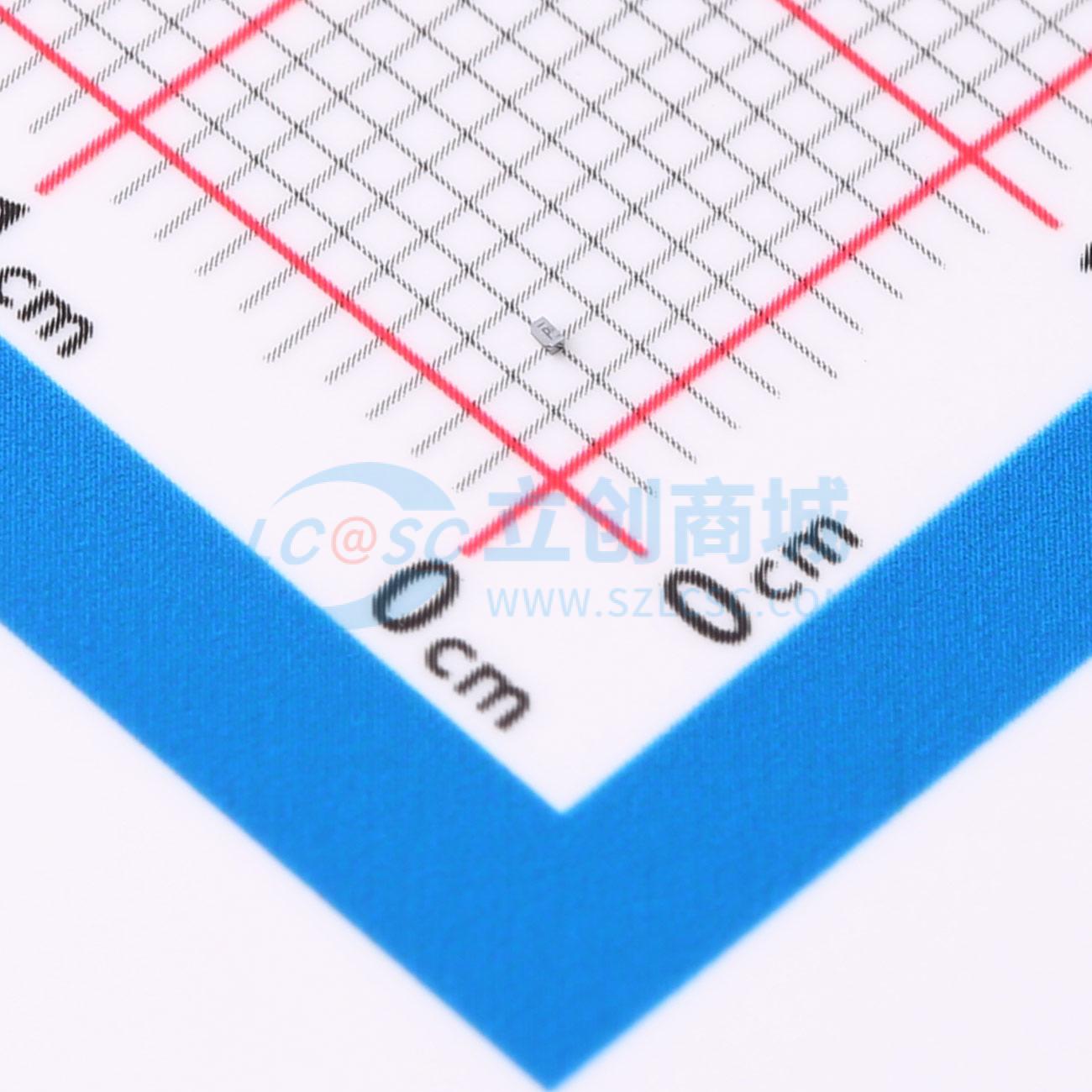

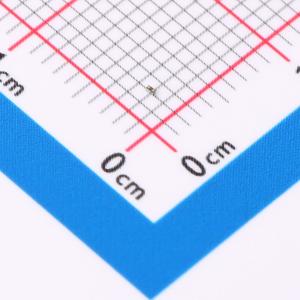

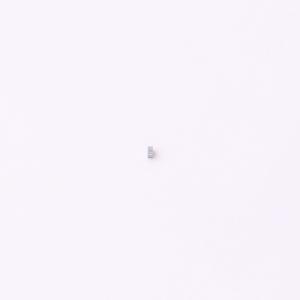

温馨提醒：图片仅供参考，商品以实物为准
ESDAXLC18-1BF4
双向ESD 18V截止 峰值浪涌电流：2.2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低电容单线双向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDAXLC18-1BF4
- 商品编号
- C1982627
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 2.2A | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压(VBR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 30nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
ESDAXLC18-1BF4是一款双向单线路TVS二极管，旨在保护近场通信应用中的射频信号线免受静电放电瞬变影响。该器件非常适合既需要降低超低线路电容又需要节省电路板空间的应用。
商品特性
- 超低钳位电压
- 双向器件
- 低漏电流
- 超低PCB面积：0.18 mm²
- 符合ECOPACK2标准的元件
应用领域
-智能手机、移动电话及配件-平板电脑、个人电脑、上网本和笔记本电脑-便携式多媒体设备及配件-数码相机和数码摄像机-通信和高度集成系统
