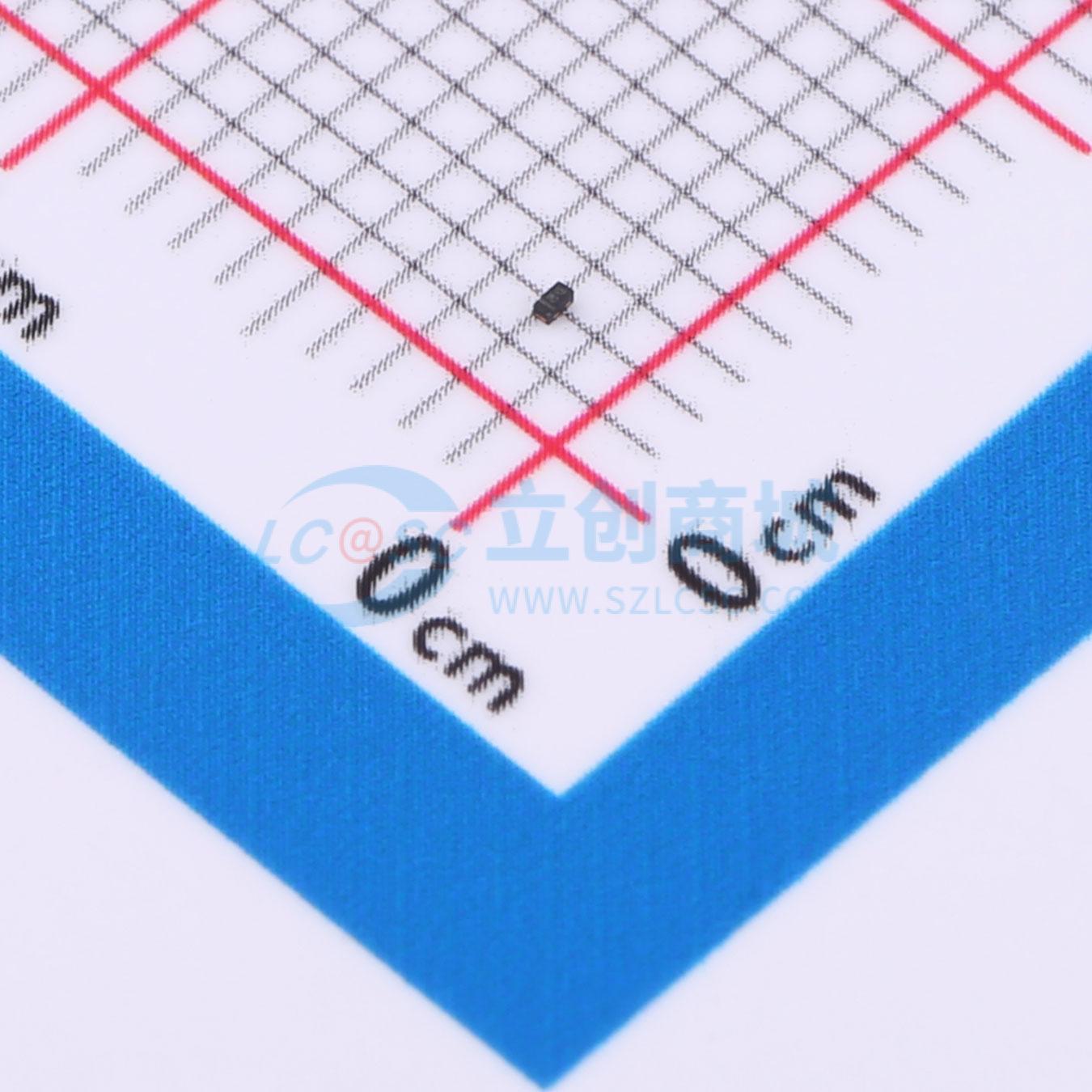

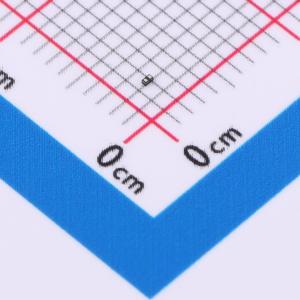

温馨提醒：图片仅供参考，商品以实物为准
ESDAXLC5-1U2
单向ESD 3.6V截止 峰值浪涌电流：2.2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速接口的低钳位单线单向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDAXLC5-1U2
- 商品编号
- C1977476
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.007933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.6V | |
| 钳位电压 | 7V；8V；13.7V；10.4V | |
| 峰值脉冲电流(Ipp) | 2.2A@8/20us | |
| 峰值脉冲功率(Ppp) | 20W@8/20us | |
| 击穿电压 | 6.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
ESDAXLC5-1U2是一款单向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬变影响。 该器件非常适合需要降低线路电容和节省电路板空间的应用。
商品特性
- 单向器件
- 低钳位电压：IEC 61000 - 4 - 2标准下10.4 V（8 kV接触放电，在30 ns时测量）；TLP 16 A Ipp时13.7 V
- 非常高的带宽：11.4 GHz
- 0201封装
- 超低PCB面积：0.18 mm²
- 符合ECOPACK B₂和RoHS标准的元件
- 符合IEC 61000 - 4 - 2 4级标准（超过4级），±30 kV（空气放电），±16 kV（接触放电）
应用领域
- 智能手机、移动电话及配件
- 平板电脑、上网本和笔记本电脑
- 便携式多媒体设备及配件
- 数码相机和摄像机
- 通信和高度集成系统
