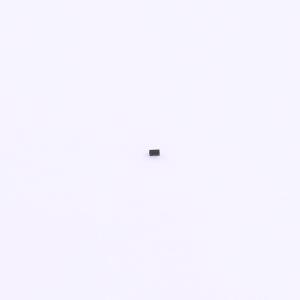

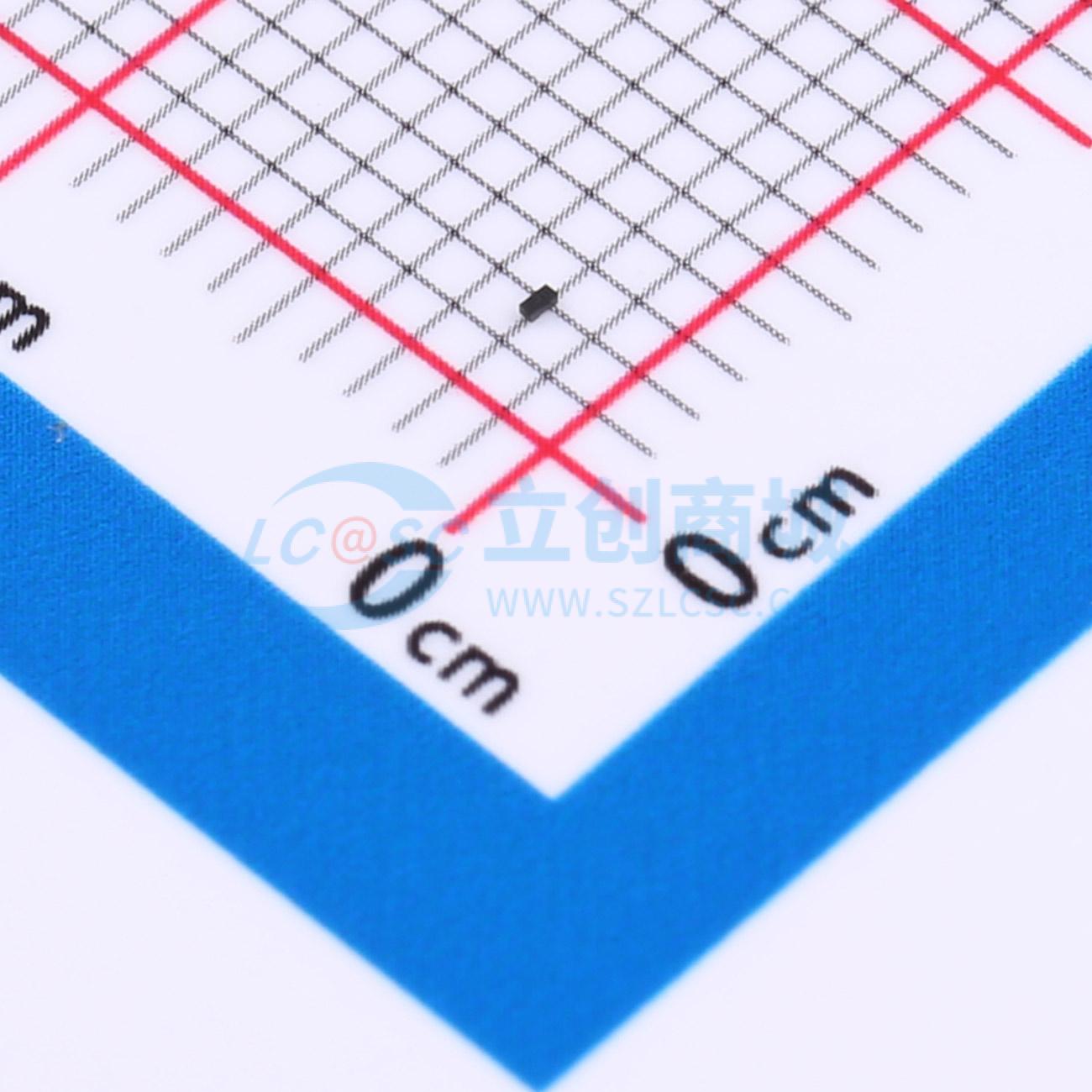

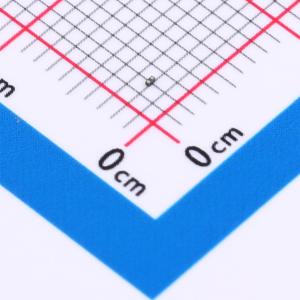

温馨提醒：图片仅供参考，商品以实物为准
ESDZV5H-1BU2
双向ESD 5.5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低钳位单线双向ESD保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDZV5H-1BU2
- 商品编号
- C1977539
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.0264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4pF |
商品概述
ESDZV5H-1BU2是一款双向单线TVS二极管，旨在保护数据线或其他I/O端口免受ESD瞬态影响。该器件非常适合需要降低线路电容和节省电路板空间的应用。
商品特性
- 超低钳位电压：10 V（IEC 61000 - 4 - 2接触放电8 kV，30 ns/16 A TLP）
- 双向对称器件
- 用于直流线路保护的高维持电压
- 0201封装
- 符合ECOPACK2标准的组件
- 符合IEC 61000 - 4 - 2 4级 ±30 kV（空气放电）±14 kV（接触放电）
应用领域
- 智能手机、移动电话及配件
- 平板电脑和笔记本电脑
- 便携式多媒体设备及配件
- 可穿戴设备、家庭自动化、医疗保健
- 高度集成系统
