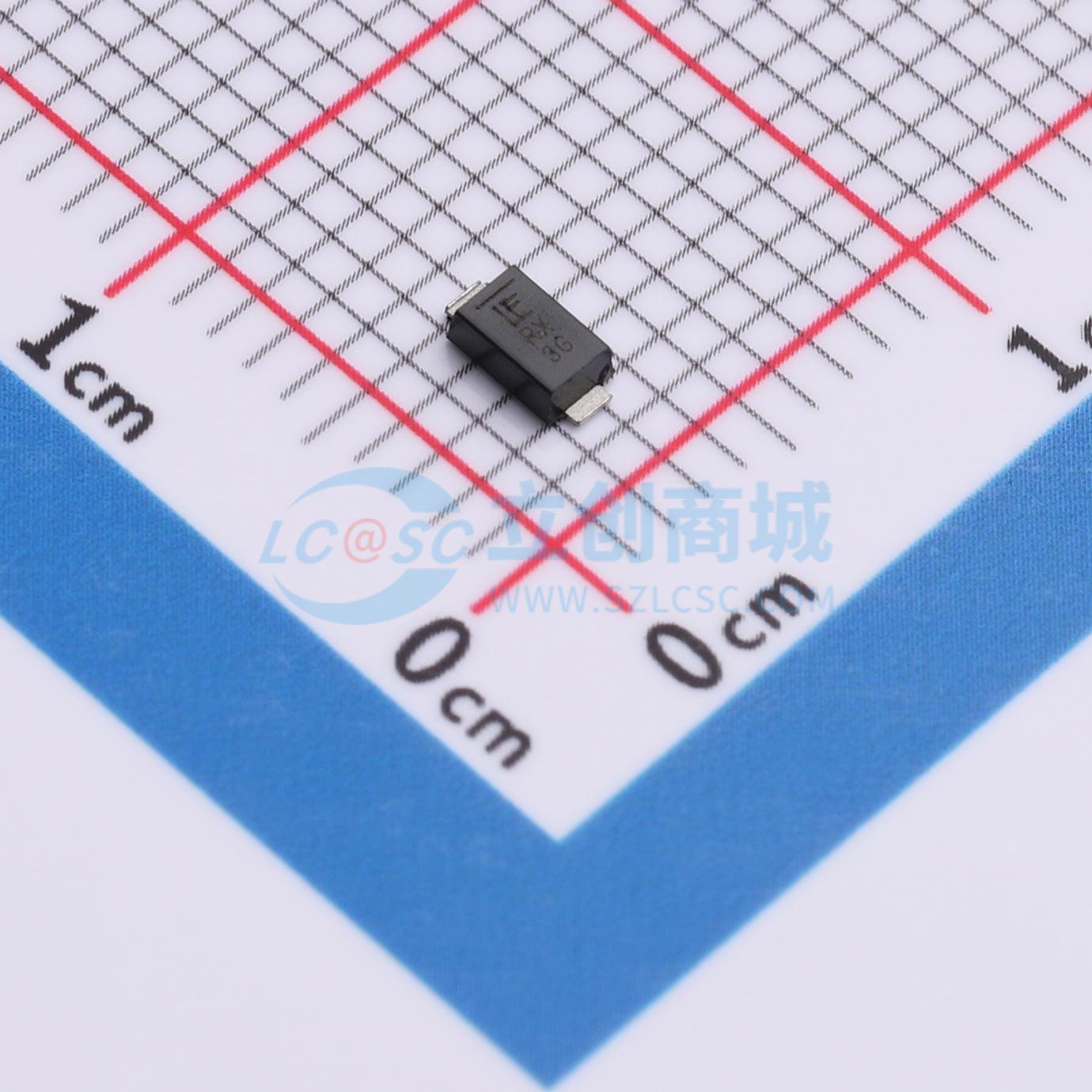

温馨提醒：图片仅供参考，商品以实物为准
SMF100A
SMF100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMF100A
- 商品编号
- C1976959
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.0367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 100V | |
| 钳位电压 | 162V | |
| 峰值脉冲电流(Ipp) | 1.1A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 111V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMF系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。 与SMA封装相比，SMF封装的占位面积缩小了50%，并且是行业内低高度（1.1mm）封装之一。
商品特性
- 符合IEC 61000 - 4 - 4标准的数据线路电快速瞬变（EFT）保护
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ns
- 玻璃钝化结
- 内置应力消除结构
- 塑料封装的阻燃等级符合UL 94标准的V - 0级
- 符合J - STD - 020标准的MSL 1级，无铅回流焊最高峰值温度为260℃
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端表面处理材料为锡（Sn）（IPC/ JEDEC J - STD609A.01）
- 通过UL认证，符合UL 497B标准，可作为隔离环路电路保护器
- 在10/1000µs波形下具有200W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 与工业标准封装SOD - 123FL兼容
- 低外形：最大高度为1.1mm
- 低电感，出色的钳位能力
- 适用于表面贴装应用，可优化电路板空间
- 保证高温回流焊接：260℃/430秒
- 典型故障模式为过压或过流时短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC - 61000 - 4 - 2标准，静电放电（ESD）防护能力为30kV（空气）、30kV（接触）
- 符合IEC 61000 - 4 - 2标准的数据线路ESD保护
应用领域
- 保护手机中的I/O接口、VCC总线和其他易受影响的电路
- 保护便携式设备中的I/O接口、VCC总线和其他易受影响的电路
- 保护商用机器中的I/O接口、VCC总线和其他易受影响的电路
- 保护电源中的I/O接口、VCC总线和其他易受影响的电路
- 保护其他消费类应用中的I/O接口、VCC总线和其他易受影响的电路
