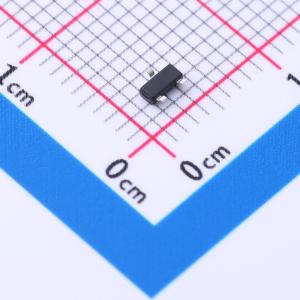

温馨提醒：图片仅供参考，商品以实物为准

AQ15-02HTG

TVS 15V截止峰值浪涌电流：15A@8/20us

描述: A0x-02H TG系列TVS二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷电感应浪涌造成的损坏。该AO×X系列能够安全吸收±30 kV的重复性ESD冲击（符合IEC 61000-4-2标准规定的接触放电和空气放电），且性能不会下降。此外，AQ05能够在低电压钳位水平下，安全传导符合IEC 61000-4-5第二版标准规定的33A 8/20浪涌电流。
品牌名称: Littelfuse(美国力特)
商品型号: AQ15-02HTG
商品编号: C1976961
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.086克(g)

商品参数

商品概述

A0x-02H TG系列TVS二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷电感应浪涌造成的损坏。该AO×X系列能够安全吸收±30 kV的重复性ESD冲击（符合IEC 61000-4-2标准规定的接触放电和空气放电），且性能不会下降。此外，AQ05能够在低电压钳位水平下，安全传导符合IEC 61000-4-5第二版标准规定的33A 8/20浪涌电流。

商品特性

ESD，IEC 61000-4-2，±30 kV接触放电，±30 kV空气放电
EFT，IEC 61000-4-4，50A（5/50ns）；对于AQ05，雷电浪涌，33A（8/20μs，符合IEC 61000-4-5第二版标准规定）
工作电压：5V、12V、15V、24V和36V
ESD，ISO 10605，330pF 330Ω，±30 kV接触放电，±30 kV空气放电
低钳位电压
低泄漏电流
通过AEC-Q101认证
防潮等级（MSL -1）
无卤、无铅且符合RoHS标准
具备生产件批准程序（PPAP）能力

应用领域

工业设备
测试和医疗设备
销售点终端
电机控制
传统端口（RS-232、RS-485）
安全和报警系统

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	15V
	钳位电压	30V
	峰值脉冲电流(Ipp)	15A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us

	属性	参数值
	击穿电压	18.5V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	85pF
