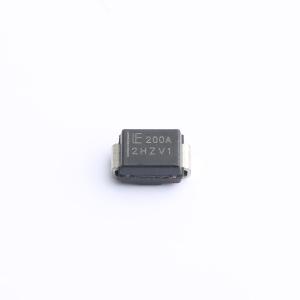

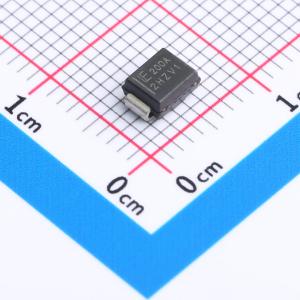

温馨提醒：图片仅供参考，商品以实物为准
SZP6SMB200AT3G
单向TVS 171V截止 峰值浪涌电流：2.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SZP6SMB系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低击穿阻抗和快速响应时间。SZP6SMB系列采用独家、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZP6SMB200AT3G
- 商品编号
- C1976763
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 171V | |
| 钳位电压 | 274V | |
| 峰值脉冲电流(Ipp) | 2.2A | |
| 峰值脉冲功率(Ppp) | 600W@1ms |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 200V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 115pF |
商品概述
SZP6SMB系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低击穿阻抗和快速响应时间。SZP6SMB系列采用独家、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
商品特性
- 齐纳瞬态过压抑制器
- 工作峰值反向电压范围：单向为5.8至171 V，双向为9.4至70.1 V
- 标准击穿电压范围：单向为6.45至210 V，双向为10.5至86.1 V
- 峰值功率：在1 ms时为600 W
- 按照人体模型，静电放电等级为3级（> 16 kV）
- 峰值脉冲电流下的最大钳位电压
- 高于10 V时，漏电流低至<5 µA
- 典型响应时间< 1 ns
- 无铅意味着二级互连无铅，且端子表面处理材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
- SZ前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
应用领域
- 通信系统
- 汽车
- 数控
- 过程控制
- 医疗设备
- 商用机器
- 电源
- 工业/消费应用
