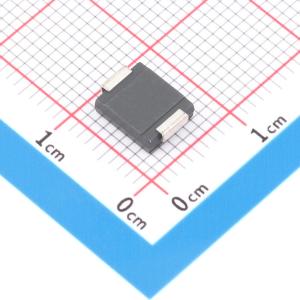

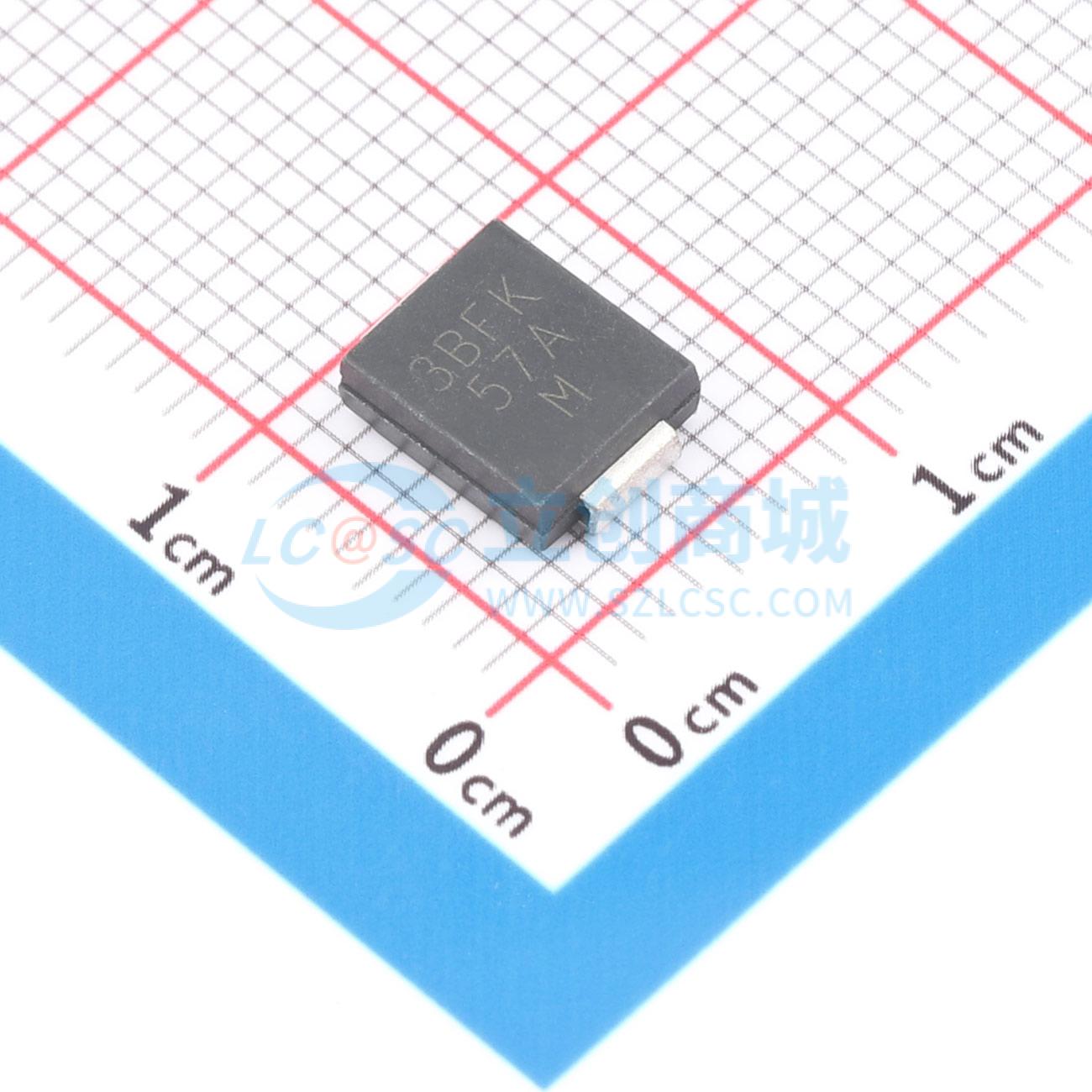

SMC3K30CAHM3/57
表面贴装瞬态电压抑制器，双向极性，具备3000W脉冲峰值功率、出色钳位能力、快速响应时间和低浪涌电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMC3K30CAHM3/57
- 商品编号
- C1976477
- 商品封装
- DO-214AB(SMCJ)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 62A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 3kW@10/1000us | |
| 击穿电压(VBR) | 36.8V | |
| 反向电流(Ir) | 2uA | |
| 类型 | TVS |
商品特性
- 仅提供双向极性
- 采用(10/1000 μs)波形时，峰值脉冲功率能力达3000 W
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 °C
- 不建议用于PCB底面波峰焊
- 通过AEC-Q101认证
应用领域
- 用于保护敏感电子设备，抵御由感性负载开关和雷击在IC、MOSFET以及消费、计算机、工业、汽车和电信领域传感器单元信号线上产生的电压瞬变。
