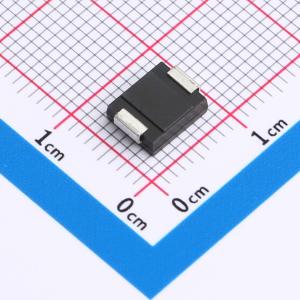

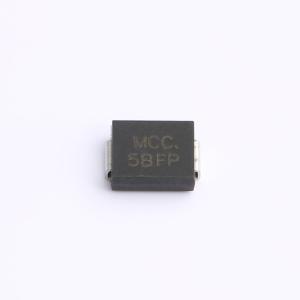

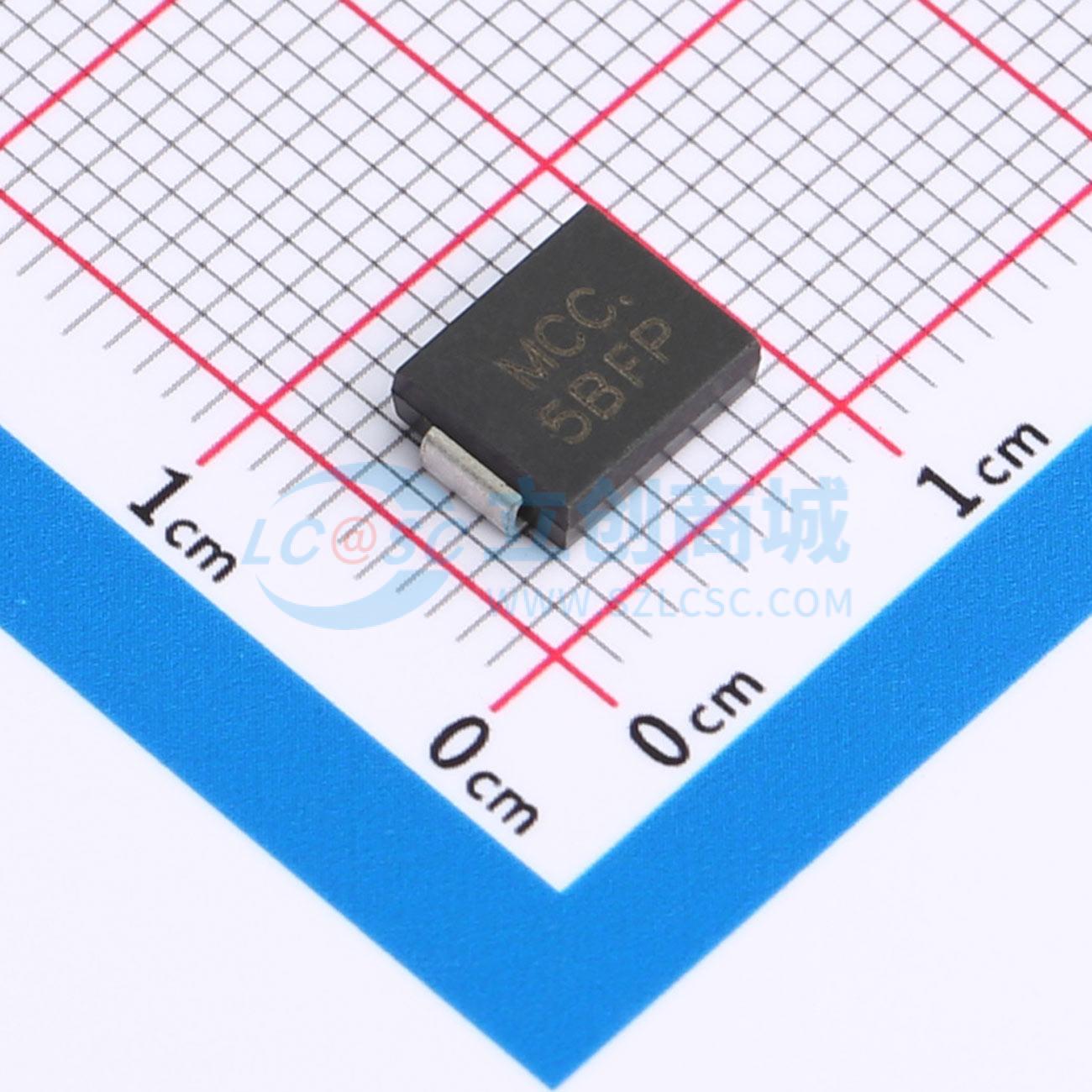

温馨提醒：图片仅供参考，商品以实物为准
5.0SMLJ36CA-TP
双向TVS 36V截止 峰值浪涌电流：86.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：即可。 适用于表面贴装应用，可优化电路板空间。 低外形封装。 无铅涂层，符合RoHS标准（“P”后缀表示符合标准）。 玻璃钝化结。 出色的钳位能力。 重复率（占空比）：0.01%。 快速响应时间：从0V到最小击穿电压通常小于1ps。 典型漏电流在10V以上小于1μA。 可承受高温焊接：端子在260°C下持续10秒。 低电感。 内置应力消除。 获得UL认证，文件编号E480232
- 品牌名称
- MCC(美微科)
- 商品型号
- 5.0SMLJ36CA-TP
- 商品编号
- C1976466
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.4444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 86.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 5kW@10/1000us | |
| 击穿电压 | 44.2V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | TVS |
商品特性
- 可应要求添加后缀“-HF”以实现无卤化
- 适用于表面贴装应用，可优化电路板空间
- 薄型封装
- 无铅涂层/符合 RoHS 标准
- 玻璃钝化结
- 出色的钳位能力
- 重复率（占空比）：0.01%
- 快速响应时间：从 0V 到最小击穿电压（BV min）典型值小于 1ps
- 在 10V 以上时，典型反向电流（ID）小于 1μA
- 低电感
- 内置应力释放结构
- 获 UL 认证，文件编号 E480232
