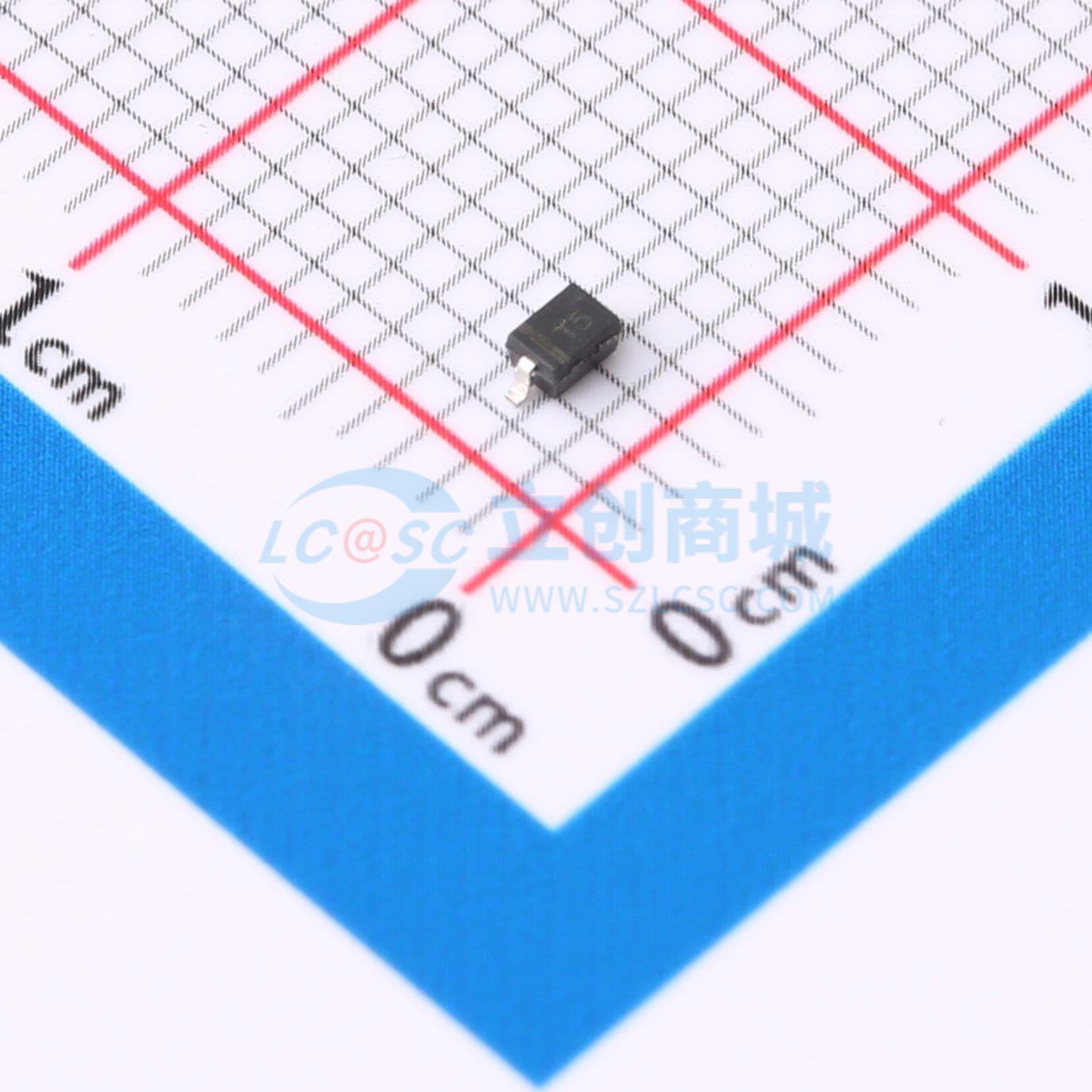

温馨提醒：图片仅供参考，商品以实物为准
CDSOD323-T05L
单向TVS 5V截止 峰值浪涌电流：15A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：标准无铅。ESD保护最大30 kV。低电容约1.0 pF。保护1条线路。单向/双向配置。应用：HDMI 1.4。数字视频接口（DVI）
- 品牌名称
- BOURNS
- 商品型号
- CDSOD323-T05L
- 商品编号
- C1975255
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1pF |
商品概述
Bourns提供采用SOD323封装尺寸规格的瞬态电压抑制二极管，用于浪涌和ESD保护应用。该瞬态电压抑制二极管系列提供单向或双向配置，电压类型选择范围为5 V至24 V。Bourns贴片二极管符合JEDEC标准，便于在标准贴装设备上操作，其扁平结构可最大程度减少滚动。Bourns器件有助于满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求。
商品特性
- 标准无铅
- 最大ESD保护30 kV
- 低电容~1.0 pF
- 保护1条线路
- 单向/双向配置
- 符合JEDEC标准
- 便于在标准贴装设备上操作
- 扁平结构可最大程度减少滚动
- 有助于满足IEC 61000 - 4 - 2（ESD）、IEC 61000 - 4 - 4（EFT）和IEC 61000 - 4 - 5（浪涌）要求
- 湿度敏感度等级1级
- ESD分类（HBM）3B
应用领域
- HDMI 1.4
- 数字视频接口（DVI）
- USB 3.0/USB OTG
- 内存保护
- SIM卡端口
- 便携式通信、计算和视频设备
