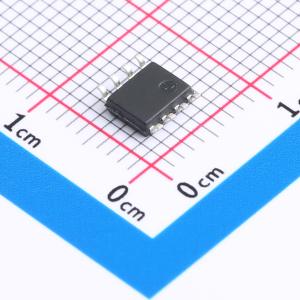

温馨提醒：图片仅供参考，商品以实物为准
SRDA05-4BTG
5V 30A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SRDA05集成了低电容轨到轨二极管和一个额外的齐纳二极管，以保护I/O引脚免受ESD和雷电感应浪涌事件的影响。该耐用设备可根据IEC61000-4-5标准（脉冲宽度tp = 8/20μs）安全吸收高达30A的电流，且性能不会下降，同时符合IEC61000-4-2国际标准，具有至少±30kV的ESD防护能力。其低负载电容使其非常适合用于高速接口保护。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SRDA05-4BTG
- 商品编号
- C1973111
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 21V | |
| 峰值脉冲电流(Ipp) | 30A@8/20us | |
| 峰值脉冲功率(Ppp) | 600W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 8pF |
商品概述
SRDA05将低电容轨到轨二极管与一个额外的齐纳二极管集成在一起，以保护I/O引脚免受静电放电（ESD）和雷电感应浪涌事件的影响。这款耐用的器件可根据IEC61000 - 4 - 5标准（脉冲宽度tp = 8/20μs）安全吸收高达30A的电流，且性能不会下降，同时根据IEC61000 - 4 - 2国际标准，其最小静电放电耐受能力为±30kV。其低负载电容使其非常适合用于高速接口保护。
商品特性
- 防雷保护，符合IEC61000 - 4 - 5标准，30A（8/20μs）
- 电快速瞬变脉冲群抗扰度，符合IEC61000 - 4 - 4标准，50A（5/50ns）
- 静电放电保护，符合IEC61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
- 低钳位电压
- 低泄漏电流
- SOIC - 8表面贴装封装（JEDEC MS - 012）
应用领域
- 三级（IC端）保护：
- T1/E1/T3/E3
- HDSL/SDSL
- 以太网
- RS232、RS485
- 视频线路保护
- 安防摄像机
- 存储硬盘录像机
- 网络设备
- 仪器仪表、医疗设备
