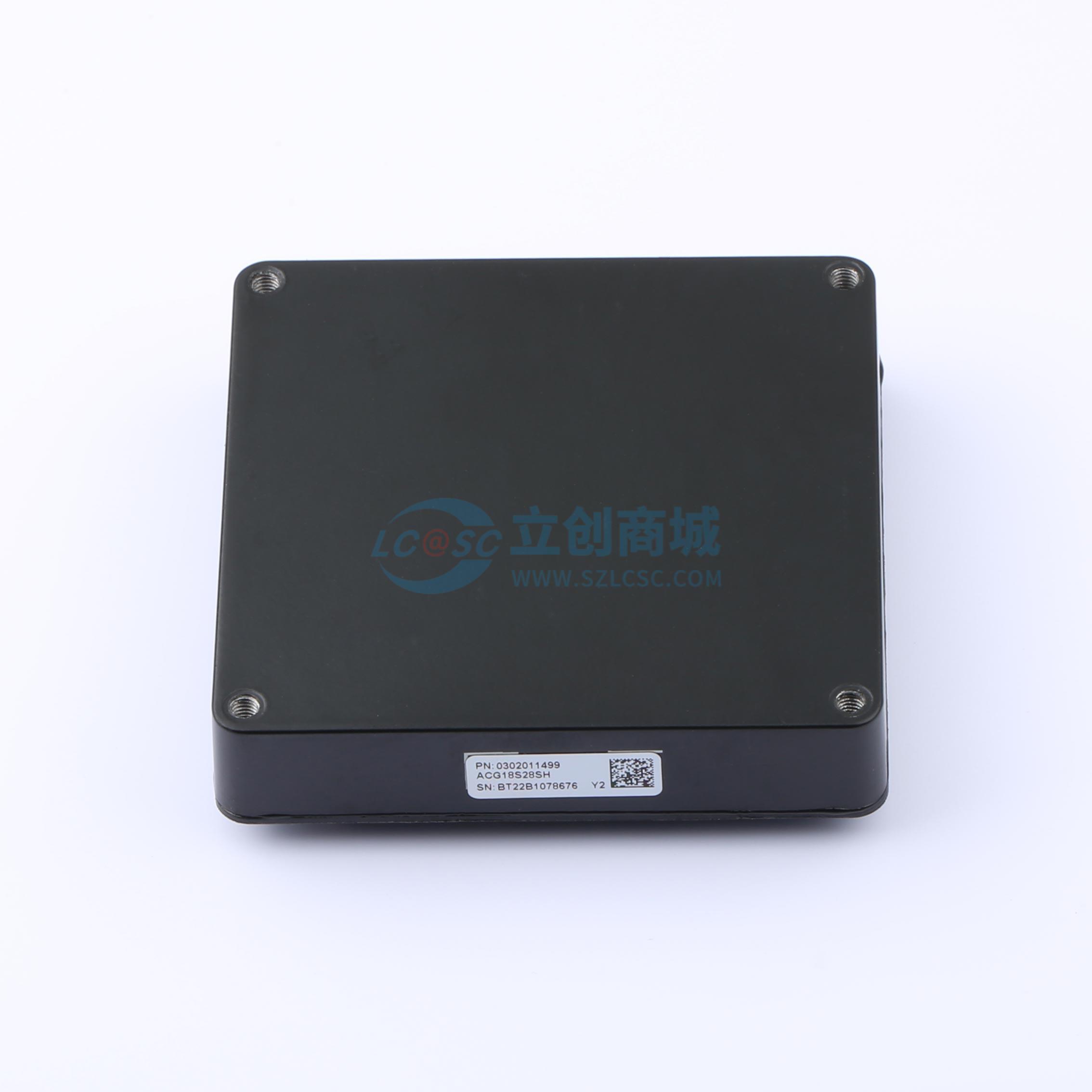

ACG18S28SH
220VAC输入，28VDC输出的隔离式AC-DC电源模块
- 描述
- ACG18S28SH是新一代隔离式AC-DC电源模块，采用行业标准二分之一砖结构，具有高效率和高功率密度，低输出纹波和噪声。输入电压范围为90VAC~264VAC，提供28VDC的额定输出电压和17.86A的最大输出电流。
- 品牌名称
- HUAWEI(华为)
- 商品型号
- ACG18S28SH
- 商品编号
- C19274339
- 商品封装
- 插件,63x61mm
- 包装方式
- 托盘
- 商品毛重
- 142.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | - | |
| 工作电压(AC) | 220VAC | |
| 输出电压(Vout) | 28V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 17.86A | |
| 输出功率 | 500W | |
| 静态功耗 | 10W | |
| 转换效率 | 92% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 280mVp-p | |
| 最大容性负载 | 20000uF | |
| 功能特性 | 过流保护；故障自恢复；短路保护；过热保护；欠压保护；过压保护 | |
| 隔离电压(Vrms) | 3kV | |
| 长度 | 63mm | |
| 宽度 | 61mm | |
| 高度 | 12.7mm | |
| 类型 | - | |
| 开关频率 | - | |
| 工作温度 | - |
商品概述
ACG18S28SH是新一代隔离式AC-DC电源，采用行业标准二分之一砖结构，具有高效率和高功率密度，低输出纹波和噪声。它的输入电压范围为90V AC~264V AC，提供28V DC的额定输出电压和17.86A的最大输出电流。
商品特性
- 效率：92.0%（Tc = 25°C，Vin = 220V AC，Vout = 28V，100%负载）
- 长×宽×高：63.0mm×61.0mm×12.7mm（2.48in.×2.40in.×0.50in.）
- 重量：≤220g
- 输入欠压保护（自恢复）、输入过压保护（自恢复）、输出过流保护（自恢复）、输出短路保护（自恢复）、输出过压保护（锁死）、过温保护（自恢复）
- 支持CNT远程开关机
- 支持输出TRM调压
- 符合IEC 62368-1，UL 62368-1，EN62368-1，IEC 60950-1，UL 60950-1和EN 60950-1标准
- 符合RoHS6标准
应用领域
- 工业设备
