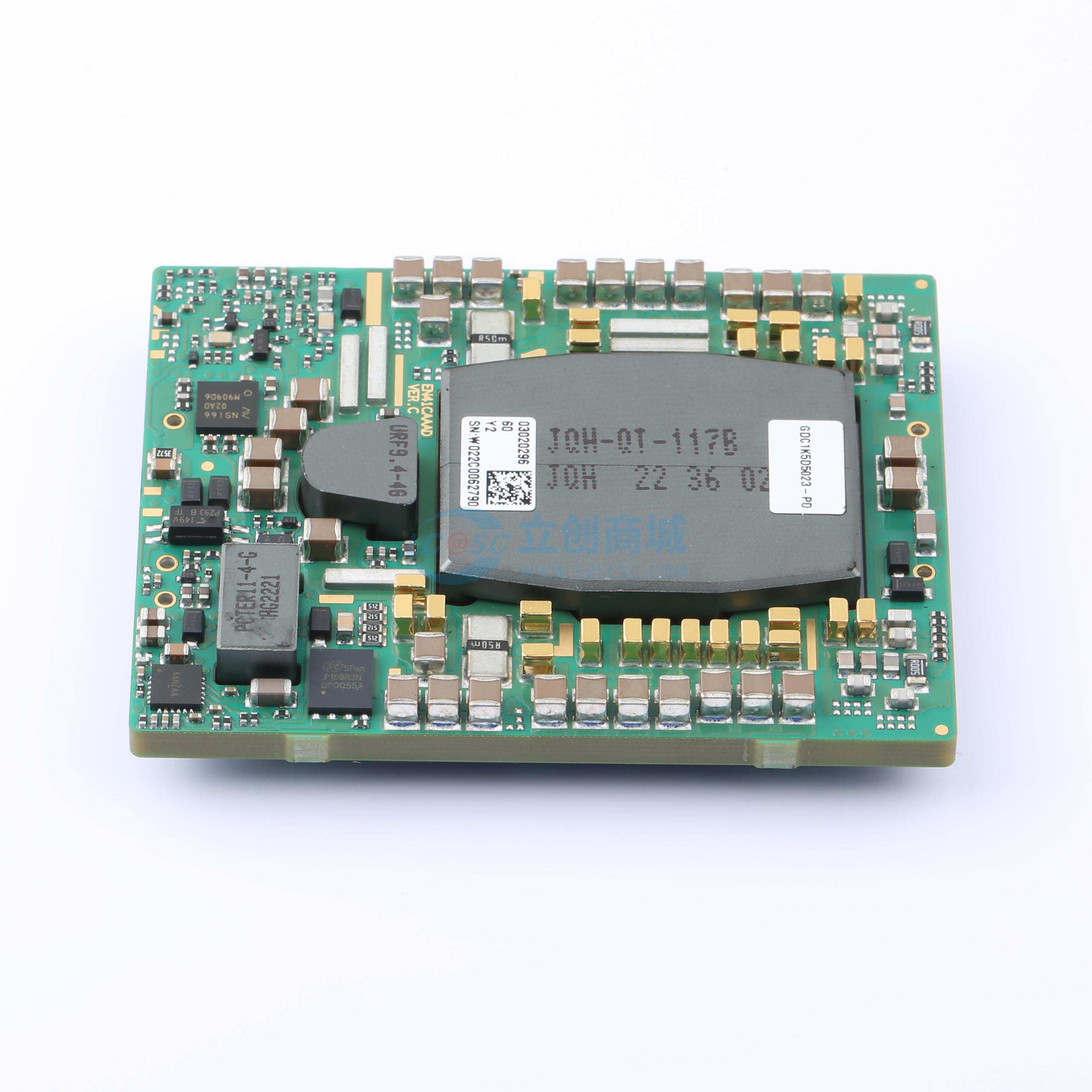

温馨提醒：图片仅供参考，商品以实物为准
GDC1K5D5023-PD
华为电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1/4砖
- 品牌名称
- HUAWEI(华为)
- 商品型号
- GDC1K5D5023-PD
- 商品编号
- C19274342
- 商品封装
- 插件,64.8x50mm
- 包装方式
- 托盘
- 商品毛重
- 89.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | - | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 34V~72V | |
| 转换效率 | 96% | |
| 输出电压(Vout) | 50V；23V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 30A；270mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 400mVp-p；500mVp-p | |
| 开关频率 | 400kHz；250kHz | |
| 最大容性负载 | 3500uF；100uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 64.8mm | |
| 宽度 | 50mm | |
| 高度 | 9.7mm | |
| 功能特性 | 可编程输出电压；欠压保护；过压保护；过流保护；短路保护；自动故障恢复；过热保护 |
商品概述
GDC1K5D5023-PD是新一代非隔离式DC-DC转换器，采用非行业标准的砖型结构，具有高效率、高功率密度以及低输出纹波和噪声的特点。其输入电压范围为34 V至72 V（模块启动工作时电压应大于36 V），提供23 V和50 V的额定输出电压，额定输出功率为1500 W。
商品特性
- 效率：96%（Vin = 48 V，Vout1 = 50 V，TB = 25℃）
- 长x宽x高：64.8 mm x 50.0 mm x 9.7 mm（2.55 in. x 1.97 in. x 0.38 in.）
- 重量：88 g
- 输入欠压保护、输出过流保护（50 V，打嗝模式）、输出短路保护（打嗝模式）、输出过压保护（50 V，打嗝模式）、过温保护（自恢复）
- PMBus通信
- 符合UL认证UL 60950-1、UL 62368-1和C22.2 No. 60950-1标准
- 符合RoHS6标准
应用领域
- 广泛应用于电信、工业、仪器监测和测试设备等领域。
