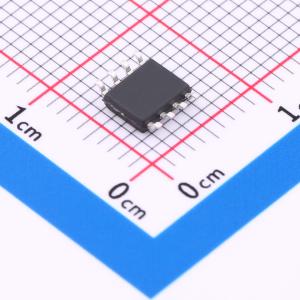

温馨提醒：图片仅供参考，商品以实物为准
L9110S-MS
L9110S
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- H桥驱动芯片集成过温保护、欠压保护，应用领域：马达驱动，电动锁具，空气开关，脉冲电磁伐驱动等
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- L9110S-MS
- 商品编号
- C19272815
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.146925克(g)
- 立创商城设计参考
- 步进电机驱动-(1)12V以内供电-(1)2A以内
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 单相 | |
| 集成FET | 是 | |
| 半桥数量 | 2 | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 2A | |
| 导通电阻 | 450mΩ | |
| 静态电流(Iq) | 100nA | |
| 工作温度 | -40℃~+150℃ |
商品概述
L9110S-MS 是为消费类产品，玩具和其他低压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流无刷电机，由一个内部电荷泵生成所需的栅极驱动电压电路和4个功率NMOS组成H桥驱动，集成了电机正转/反转/停止/刹车四个功能。 L9110S-MS 支持最高工作电压为12.0V，持续电流1.2A，峰值电流2.0A。同时，集成了过温保护和欠压闭锁等保护功能。 L9110S-MS 具有一个PWM(INA/INB)输入接口，支持与行业标准器件兼容。
商品特性
- 工作电压范围2.5 - 12.0V
- 最大持续电流1.2A，峰值2.0A
- 低导通电阻：450 mΩ(HS + LS)
- 低待机电流(typ.0.1uA@6.0V)
- 低静态工作电流(typ.200uA)
- 集成过温保护
- 集成欠压保护
- SOP - 8封装
应用领域
- 直流马达驱动
- 脉冲电磁阀驱动
- 步进马达驱动
- 开关功率管
