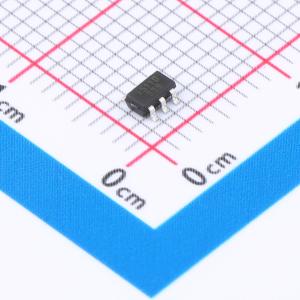

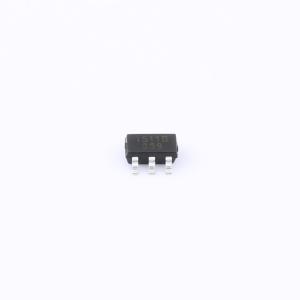

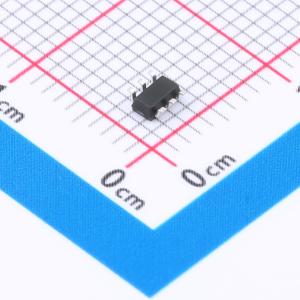

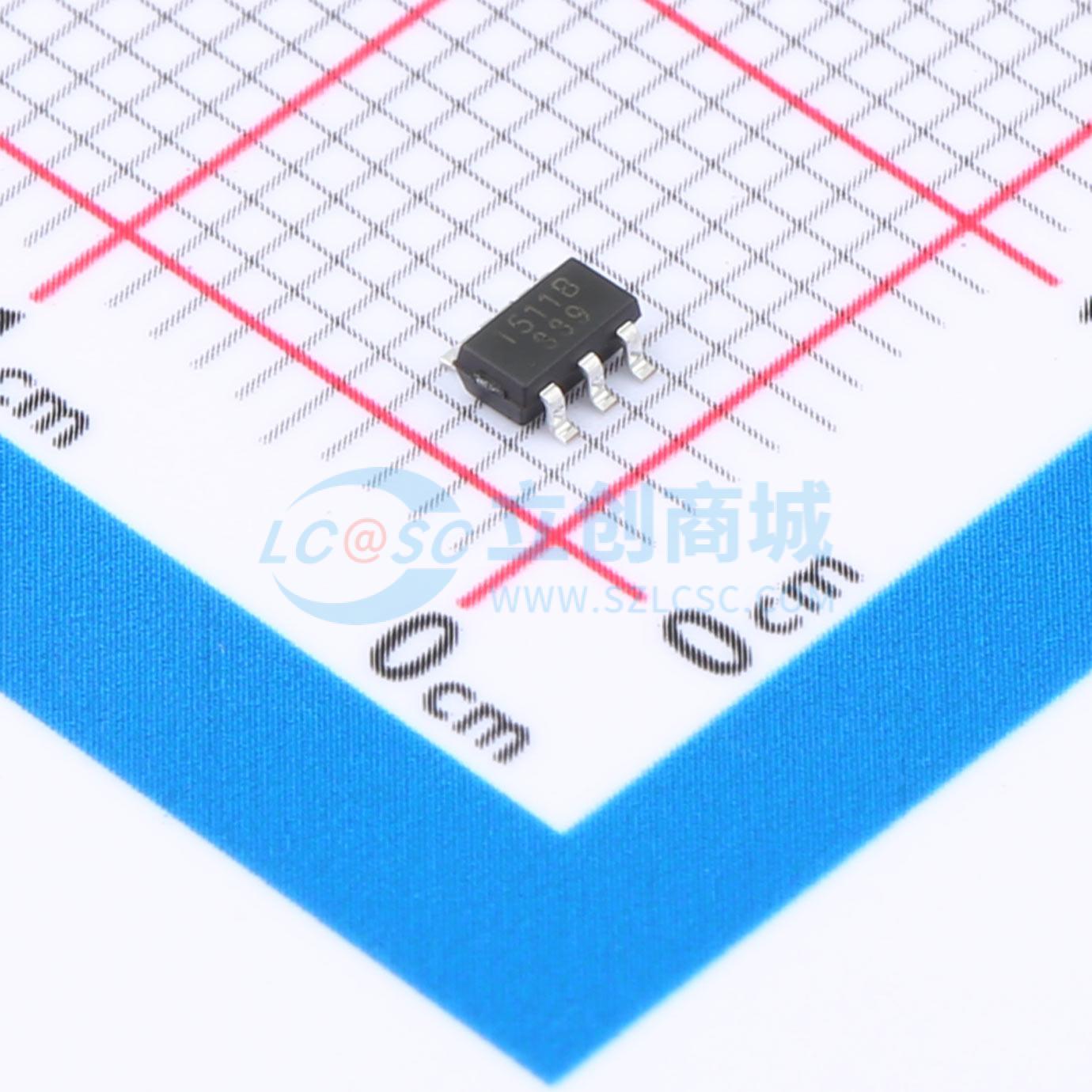

AP1511B-MS

AP1511B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: H桥驱动芯片(HS+LS),兼容1.8V/3.3V/5.0VIO集成过温保护、欠压保护，应用领域：IR-CUR，安防电子等
品牌名称: MSKSEMI(美森科)
商品型号: AP1511B-MS
商品编号: C19272816
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0393克(g)

商品参数

商品概述

AP1511B - MS 是为安防电子，智能硬件和其他低压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流有刷电机，由一个内部电荷泵生成所需的栅极驱动电压电路和4个功率NMOS组成H桥驱动，集成了电机正转/反转两个功能。 AP1511B - MS 支持最高工作电压为7.5V，持续电流1.2A，峰值电流2.5A。同时，集成了过温保护和欠压闭锁等保护功能。 AP1511B - MS 具有一个PWM (FBC)输入接口，支持与行业标准器件兼容。

商品特性

工作电压范围2.0 - 7.5V
持续电流1.2A，峰值2.5A
低导通电阻: 550mΩ ([HS+LS])
兼容1.8V/3.3V/5.0V IO
低待机电流
低静态工作电流
集成过温保护
集成欠压保护
SOT - 23 - 6封装

应用领域

IR - CUR安防电子

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	1.2A

	属性	参数值
	峰值电流	2.5A
	工作电压	-
	导通电阻	550mΩ
	工作温度	-40℃~+150℃
