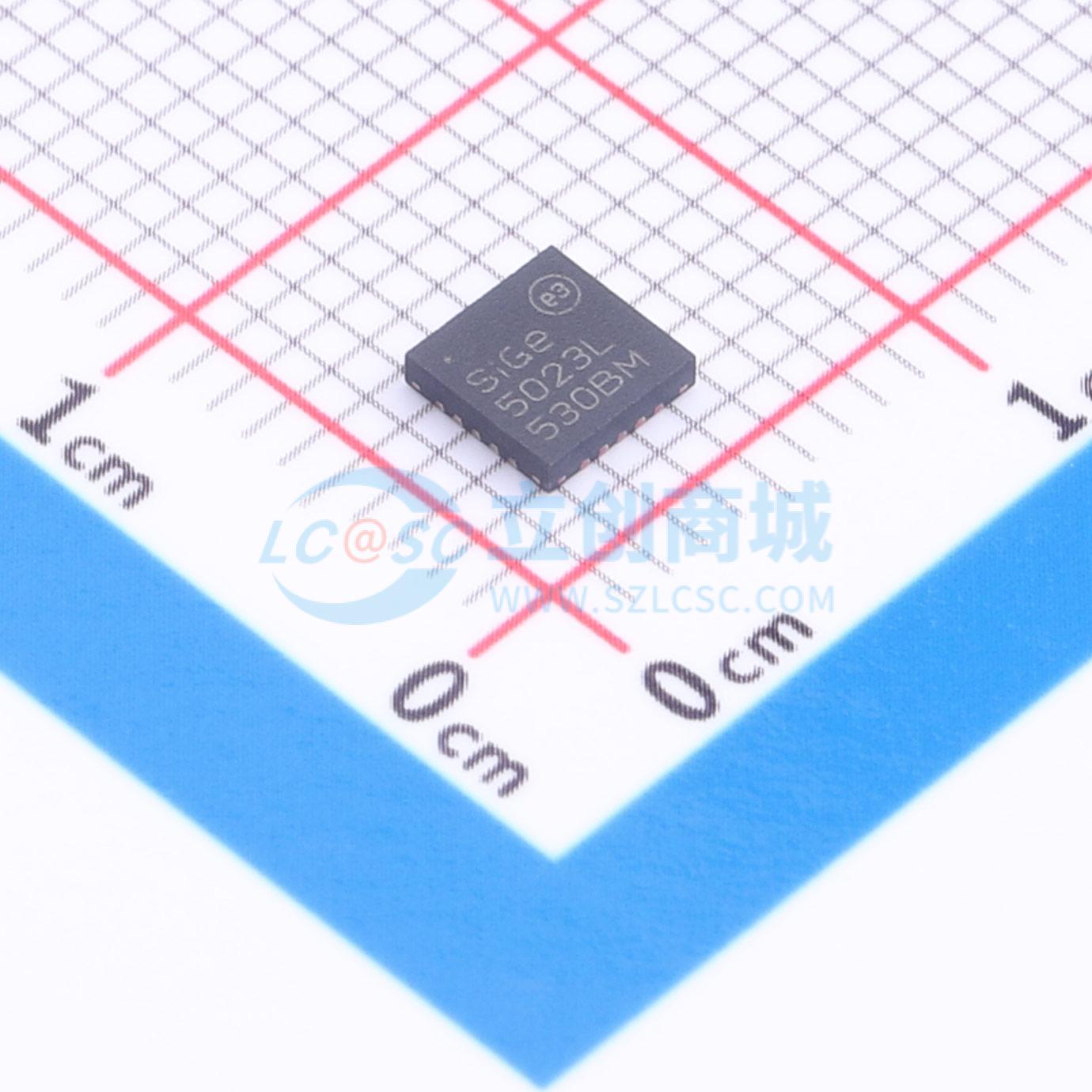

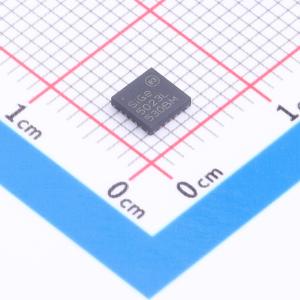

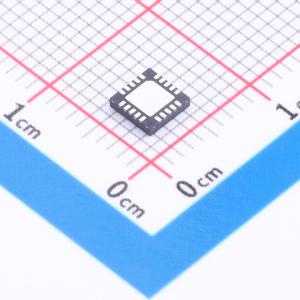

SE5023L-R
5 GHz 26 dBm 功率放大器带功率检测
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SE5023L是一款5 GHz功率放大器，提供高线性功率，适用于无线局域网应用。它集成了所有匹配元件、温度补偿的负载不敏感功率检测器和3.8 GHz陷波滤波器。
- 品牌名称
- SKYWORKS
- 商品型号
- SE5023L-R
- 商品编号
- C19271853
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 4.91克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频功率放大器 | |
| 频率 | 5.15GHz~5.85GHz | |
| 增益 | 32dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 工作电流 | 600mA | |
| 工作温度 | - |
商品概述
SE5023L是一款5GHz功率放大器，为无线局域网应用提供高线性功率。该器件具有高集成度，可简化设计，从而缩短产品上市时间并提高应用板的生产良率。它集成了所有匹配元件、一个温度补偿且对负载不敏感的功率检测器（具有15dB动态范围）以及一个3.8GHz陷波滤波器。对于无线局域网应用，该器件满足IEEE 802.11ac和802.11n标准要求，在5V供电下可提供约+24dBm的802.11ac输出功率或+26dBm的802.11n输出功率。仅需在VREF引脚提供2.85V参考电压即可启用或禁用功率放大器。
商品特性
- 5GHz匹配的+24dBm 802.11ac功率放大器
- 外部模拟参考电压，提供最大灵活性
- 带缓冲、温度补偿的功率检测器
- 在+24dBm、256QAM、802.11ac条件下EVM为1.8%；在+26dBm、64QAM、802.11n条件下EVM为3%
- 32dB增益
- 无铅、符合RoHS标准且无卤素的20引脚4×4×0.9mm QFN封装
应用领域
- 直接序列扩频5GHz无线局域网
- 接入点
- PCMCIA卡
- PC卡
