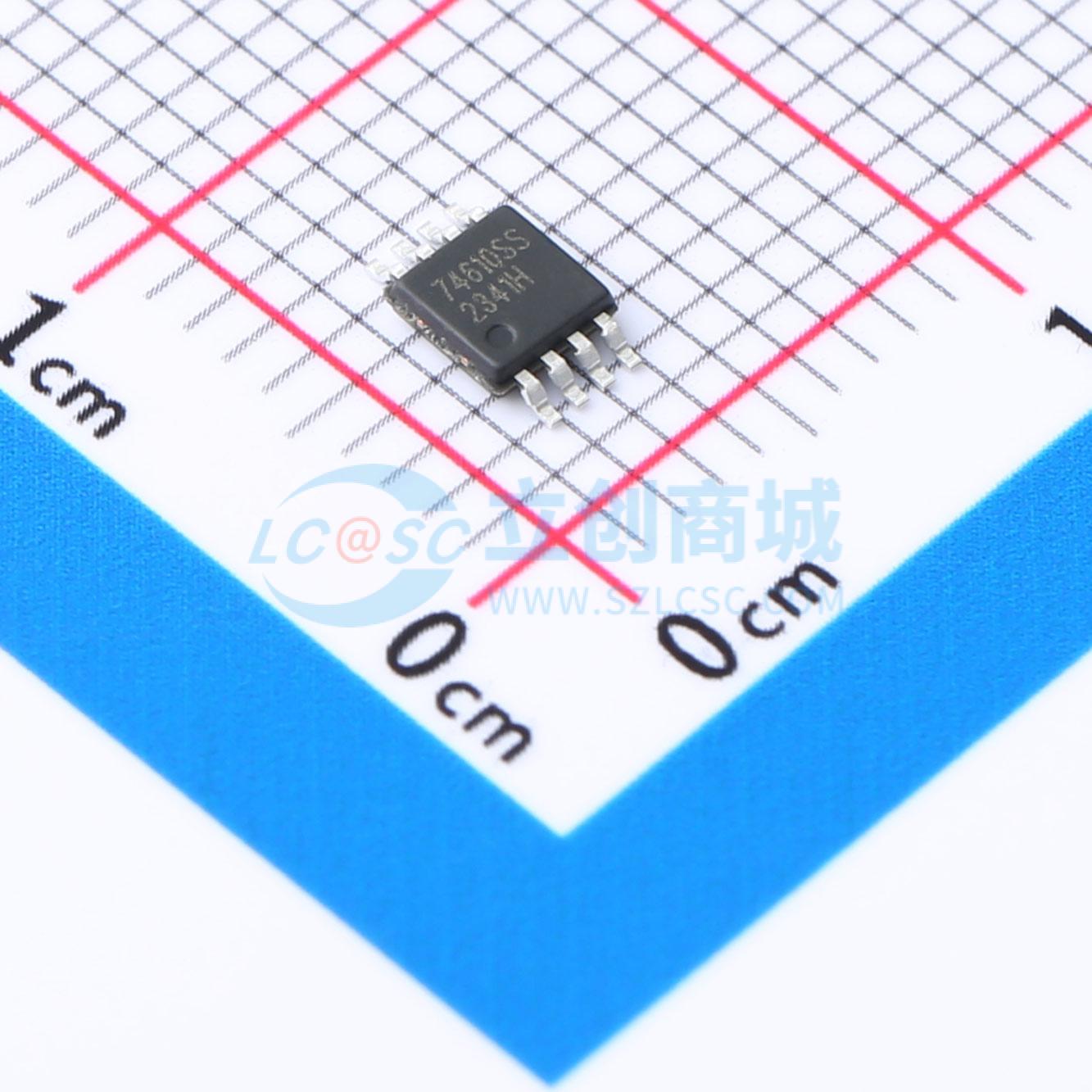

温馨提醒：图片仅供参考，商品以实物为准

MX74610SS

理想二极管控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 60V理想二极管，零静态功耗二极管
品牌名称: Wuxi Maxinmicro(无锡明芯微)
商品型号: MX74610SS
商品编号: C19269866
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.079667克(g)

商品参数

商品概述

MX74610是一款控制器器件，可与N沟道MOSFET配合用于反极性保护电路。当与电源串联连接时，它旨在驱动外部MOSFET以模拟理想的二极管整流器。该方案的一个独特优势是它不接地，因此静态电流（Iq）为零。MX74610控制器为外部N沟道MOSFET提供栅极驱动，并配备快速响应的内部比较器，以便在出现反极性时对MOSFET栅极进行放电。如果检测到极性相反，这种快速下拉功能可限制反向电流的大小和持续时间。

工业应用中的大多数系统在输入级需要快速响应的反极性保护。MX74610是一款零静态电流（Iq）控制器，它与外部N沟道MOSFET结合使用，可替代电源系统中的二极管或PFET反极性解决方案。MX74610的阳极（ANODE）和阴极（CATHODE）引脚会持续监测MOSFET源极和漏极之间的电压。内部电荷泵用于为外部MOSFET提供栅极驱动。存储的能量用于驱动MOSFET的栅极。电压降取决于所使用的特定MOSFET的导通电阻（RDSON），该值明显小于PFET。MX74610没有接地参考，这使其等效于一个二极管。

商品特性

最大反向电压65V
阳极（ANODE）端子无正向电压限制
用于外部N沟道MOSFET的电荷泵栅极驱动器
比肖特基二极管/PFET解决方案功耗更低
低反向泄漏电流
对反极性的响应时间为2μs
工作环境温度范围为-40℃至+125℃
可用于或门应用
无峰值电流限制
6引脚SOT23 - 6L和8引脚MSOP8封装

应用领域

信息娱乐系统
电动工具（工业用）
变速器控制单元（TCU）
电池或门应用
光伏盒和剩余电流装置（RSD）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	0V~55V
	反向耐压	65V
	FET类型	外置FET
	栅极驱动电压	6.3V

	属性	参数值
	静态电流(Iq)	0uA
	工作温度	-40℃~+125℃
	拉电流(IOH)	10uA
	灌电流(IOL)	160mA
