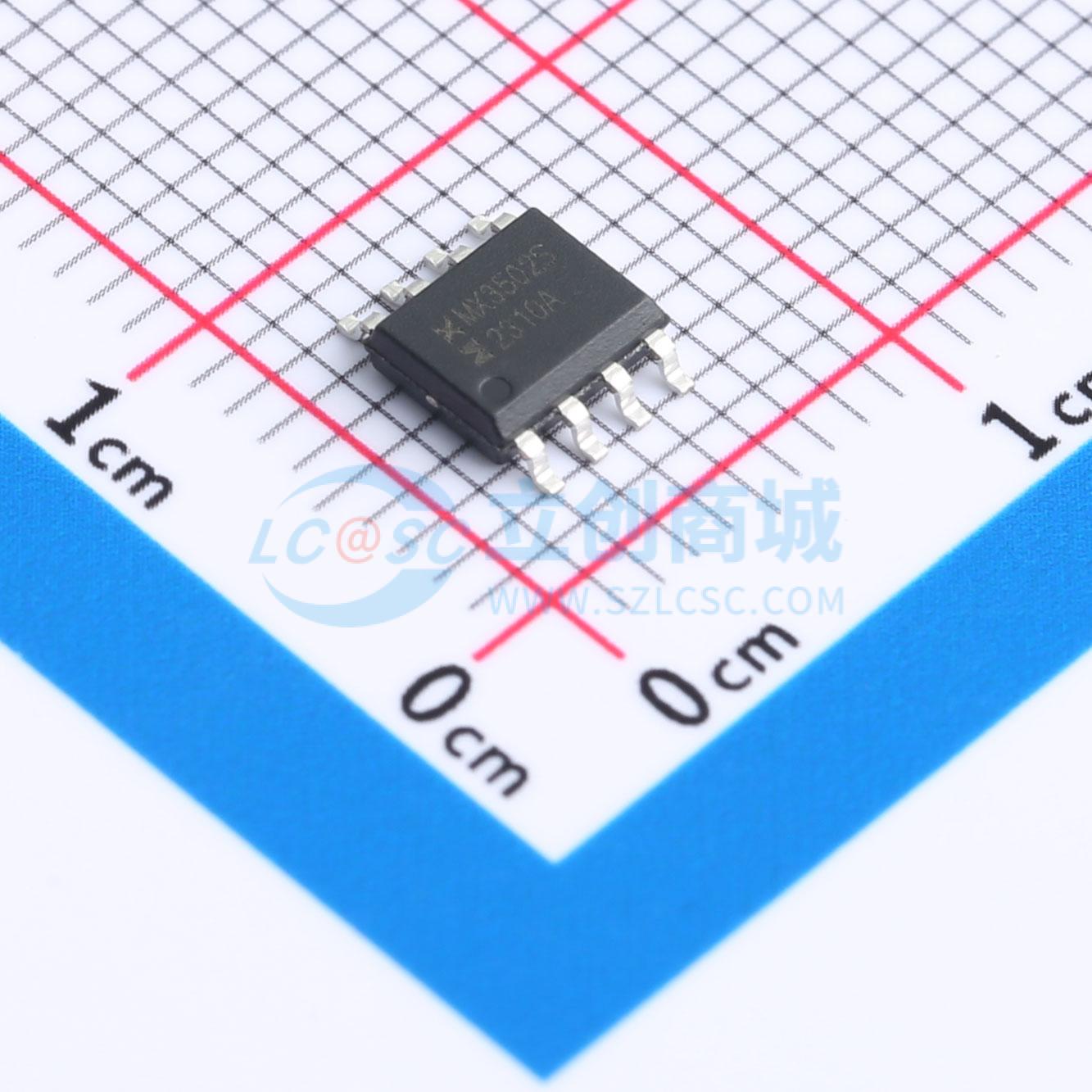

MX3502S实物图
  • MX3502S商品缩略图
  • MX3502S商品缩略图
  • MX3502S商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

MX3502S

轨到轨，双通道高速比较器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
推挽输出比较器MX3502S具有5ns的快速传播延迟，可在2.7V至5.5V电压下工作。超出电源轨的输入共模范围使其成为低压应用的理想选择。轨到轨输出可直接驱动CMOS或TTL逻辑
品牌名称
Wuxi Maxinmicro(无锡明芯微)
商品型号
MX3502S
商品编号
C19269867
商品封装
SOP-8L​
包装方式
编带
商品毛重
0.1026克(g)

商品参数

属性参数值
商品目录比较器
比较器数双路
输入失调电压(Vos)1mV
输入偏置电流(Ib)2pA
传播延迟(tpd)5ns
滞后电压(Vhys)6mV
共模抑制比(CMRR)57dB
输出类型推挽
输出模式TTL；CMOS
属性参数值
轨到轨轨到轨输入,轨到轨输出
静态电流(Iq)3.2mA
工作温度-40℃~+125℃
单电源2.7V~5.5V
双电源(Vee ~ Vcc)-2.75V~-1.35V；1.35V~2.75V
输入失调电压温漂(Vos TC)5uV/℃
输入失调电流(Ios)2pA
响应时间(tr)1.5ns

商品概述

MX3502S推挽输出比较器具有5ns的快速传播延迟，工作电压范围为2.7V至5.5V。超出电源轨的输入共模范围使其成为低压应用的理想选择。轨到轨输出可直接驱动CMOS或TTL逻辑。 微型封装为便携式和空间受限的应用提供了选择。单通道型号采用SOP8L封装。

商品特性

  • 高速：典型值5ns
  • 轨到轨输入/输出
  • 电源电压：2.7V至5.5V
  • 推挽式CMOS输出级
  • 关断功能
  • 低电源电流：3.2mA
  • 双通道8引脚SOP8L封装

应用领域

  • 测试设备
  • 无线基站
  • 阈值检测器
  • 过零检测器
  • 窗口比较器
