温馨提醒：图片仅供参考，商品以实物为准

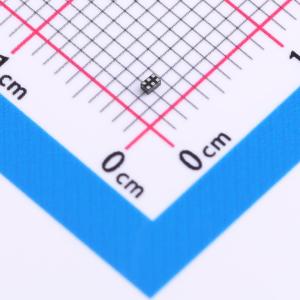

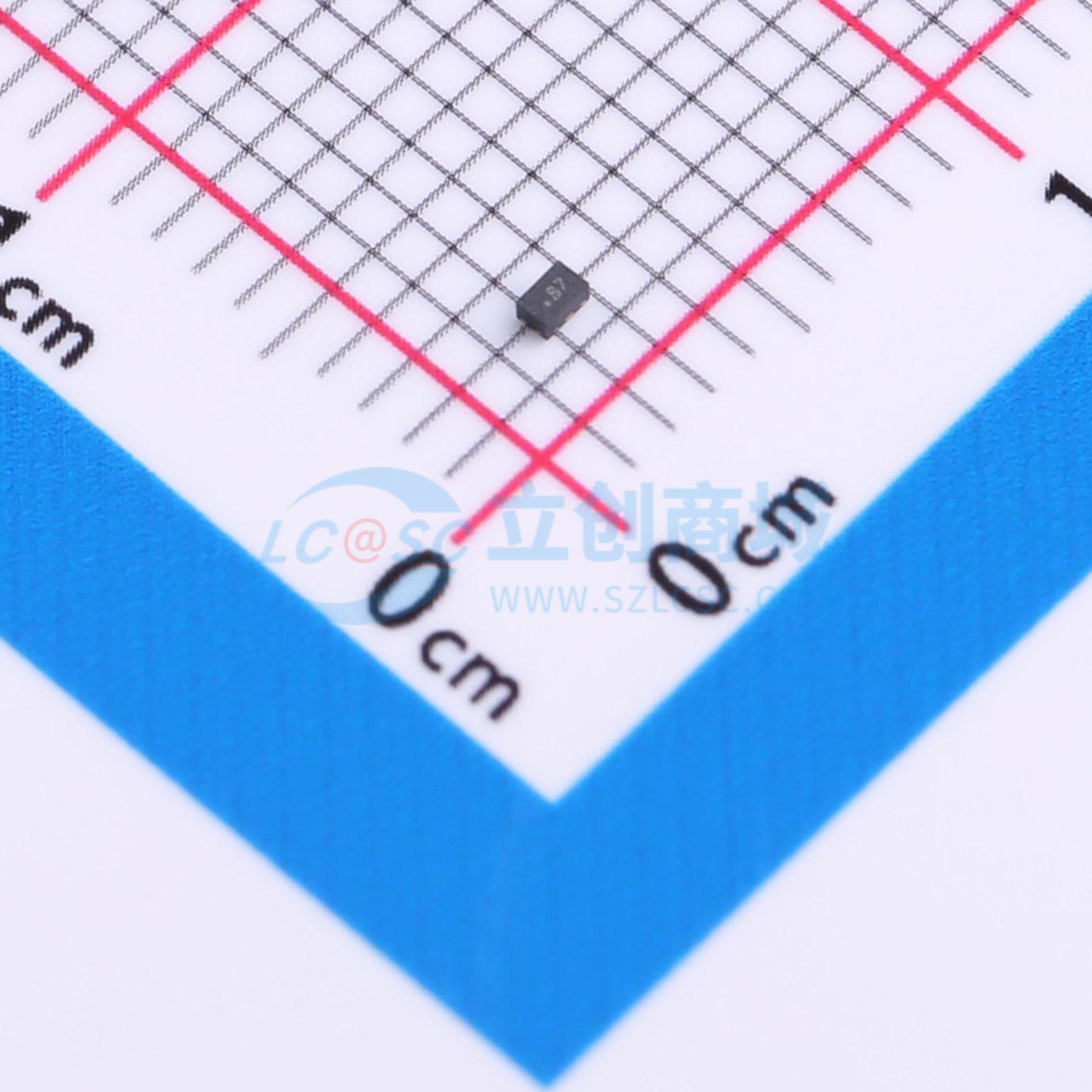

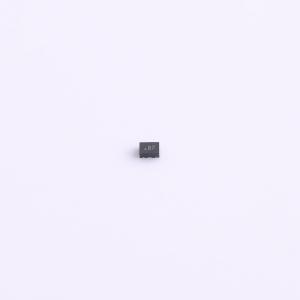

AW13412HDNR

0.1-4.2GHzSPDT射频开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW13412H是一款宽带SPDT射频开关，支持3G/4G/5G传输，具有低插入损耗和高隔离度。
品牌名称: AWINIC(艾为)
商品型号: AW13412HDNR
商品编号: C19267604
商品封装: DFN-6L(1.1x0.7)
包装方式: 编带
商品毛重: 0.0323克(g)

商品参数

商品概述

AW13412H是一款具有低插入损耗和高隔离度的单刀双掷（SPDT）开关。它可用于支持蜂窝3G/4G/5G、数据卡和平板电脑的频段切换和模式切换。内部端口的对称设计便于PCB布线以及收发信号的调整。频段/模式切换通过芯片框图和控制逻辑中提及的GPIO引脚实现。 AW13412H采用紧凑的DFN 1.1mm×0.7mm×0.55mm-6L封装。

商品特性

宽带频率范围：0.1至4.2 GHz
低插入损耗：典型值0.4dB @2.7 GHz
高隔离度：>>23dB @2.7 GHz
集成逻辑
DFN 1.1mm×0.7mm×0.55mm-6L封装

应用领域

蜂窝3G/4G/5G N77/N78发射（TX）
蜂窝调制解调器、平板电脑和USB设备
其他射频前端模块

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交70单

其他推荐

	属性	参数值
	插入损耗	0.4dB
	工作电压	2.5V~3.3V
	工作温度	-40℃~+85℃

	属性	参数值
	商品目录	射频开关
	电路结构	单刀双掷
	频率	100MHz~4.2GHz
	隔离度	23dB
