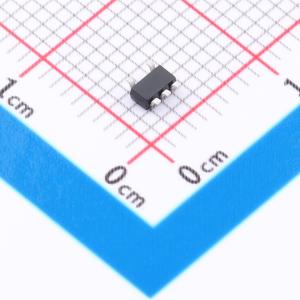

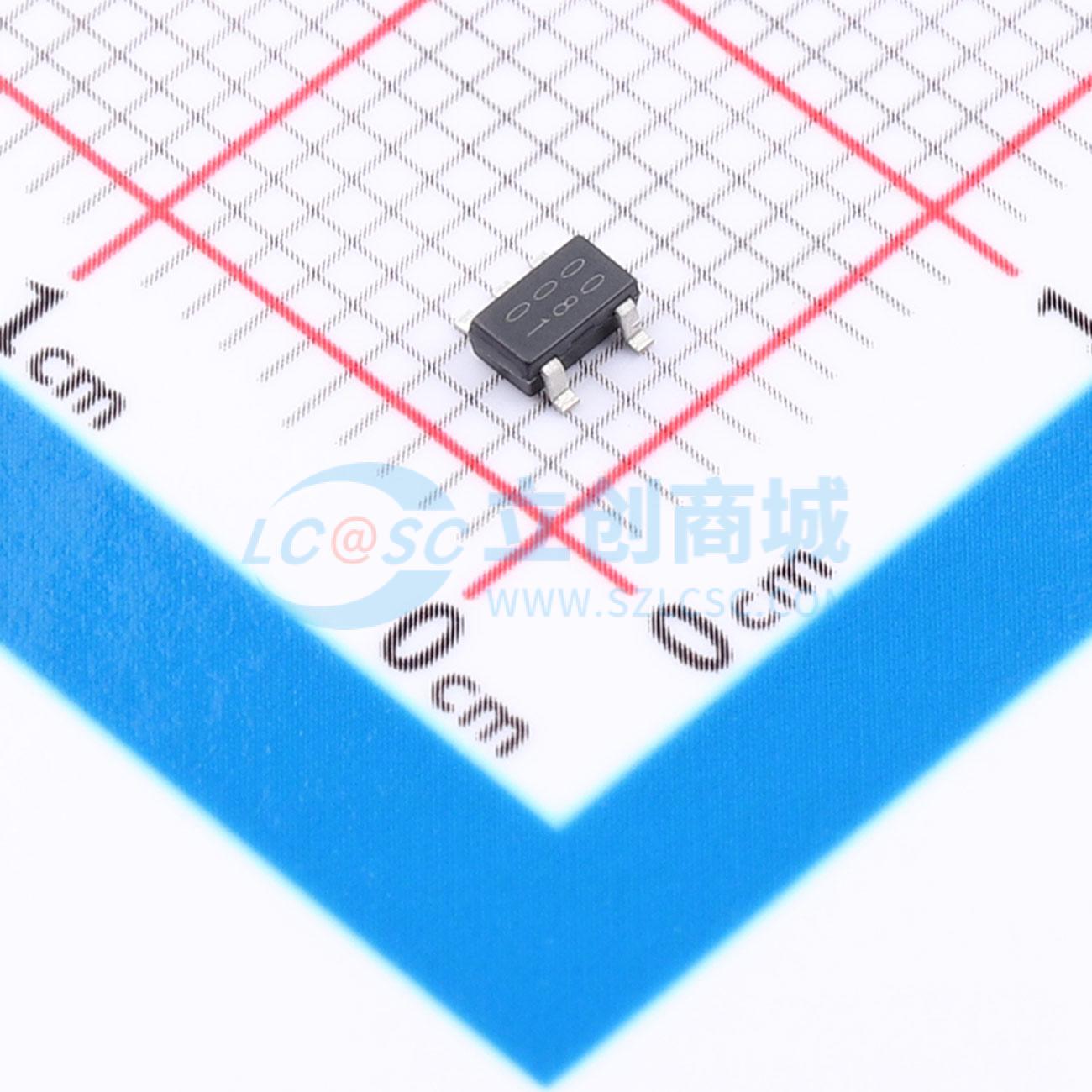

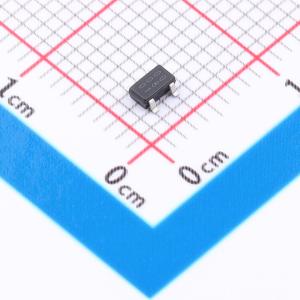

XC6138NAN0MR-G

XC6138系列是高精度电压检测器，可通过感应引脚分离和外部延迟电容可调类型来检测高电压。 感应引脚的最大输入电压为76V，检测电压可在2.3V至20.0V之间设置。该系列能够直接监测高电压，释放电压也可在2.5V至24.0V之间设置。因此，可以选择各种检测电压和释放电压的组合。 由于无需像以前那样通过电阻分压，有助于提高检测/释放电压的精度，并降低分压电阻的消耗电流。 延迟时间也可以通过外部电容进行外部调整，并且可以选择检测/释放时间的比例。 检测/释放时间可以根据应用进行设置。 感应引脚与电源输入引脚分离，即使监测电压降至0V，也能使输出保持在检测状态。

• 工作电压范围：2.2V ~ 6.0V
• VSEN电压范围：0.0V ~ 76.0V
• 检测电压范围：2.3V ~ 20.0V
• 释放电压范围：2.5V ~ 24.0V（检测电压的+5% ~ +50%）
• 检测电压精度：±1.5%（Ta = 25°C），±3.0%（Ta = -40°C ~ 125°C）
• 释放电压精度：±1.5%（Ta = 25°C），±3.0%（Ta = -40°C ~ 125°C）
• 温度特性：±50ppm/°C
• 低电源电流：VDD = 2.2V时为0.5μA，VSEN = 12V时约为0.15μA
• 输出类型：CMOS输出或N沟道开漏输出
• 输出逻辑：检测时为高电平或低电平
• 功能：可外部调节检测/释放延迟时间，可选择检测/释放延迟时间比例，手动复位
• 工作环境温度：-40°C ~ 125°C
• 封装：DFN1515 - 6A（1.5×1.5×0.38mm），SOT - 25（2.8×2.9×1.3mm）
• 环保：符合欧盟RoHS标准，无钯

• 电池电压监测
• 系统上电复位
• 微控制器复位和故障监测
• 电源故障检测
