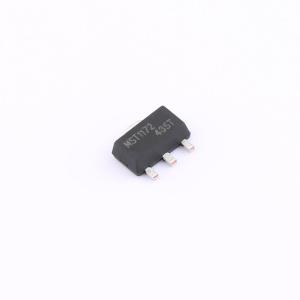

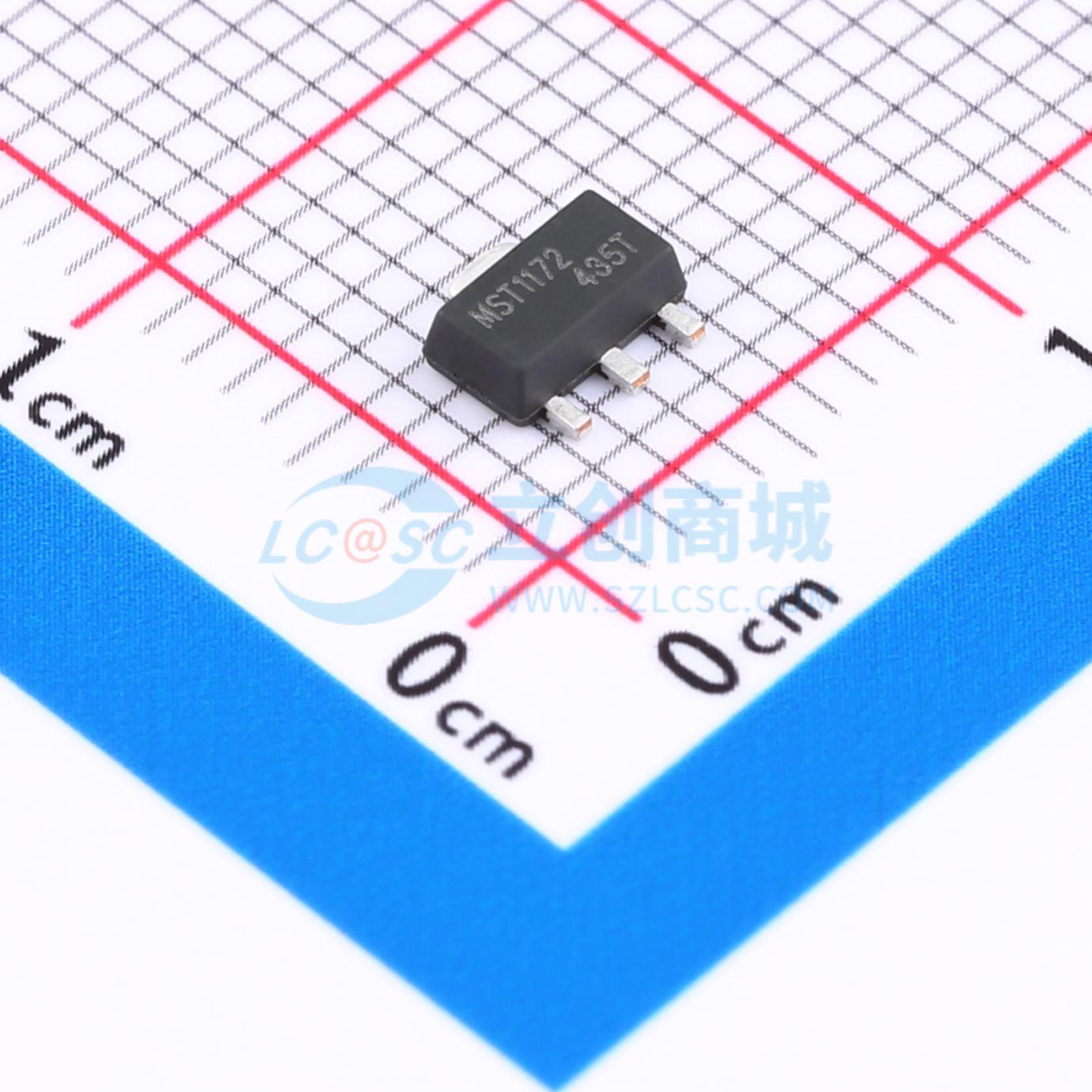

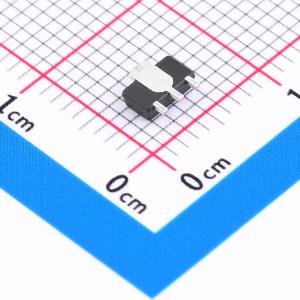

MST1172TS-A
摩托车、电动自行车闪光器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MST1172TS-A 是一款应用于电动自行车、摩托车闪光控制器的专用集成电路。直流耐压可达45V，极大提升闪光控制器的可靠性。方案简洁，大幅降低方案成本，提升生产效率，降低产品失效率，提升产品品质。
- 品牌名称
- MST(迈尔斯通)
- 商品型号
- MST1172TS-A
- 商品编号
- C19193251
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 9V~18V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 12A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 短路保护(SCP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
MST1172TS-A 是一款专用于电动自行车和摩托车闪光控制器的集成电路。其直流耐压可达45 V，显著提升了闪光控制器的可靠性。该方案设计简洁，能大幅降低方案成本，提高生产效率，降低产品失效率并提升产品品质。它兼容现有的线路串接设计，只需串联在转向灯的供电线路上即可实现闪光控制功能，应用便捷。芯片内置固定频率振荡器，并具备完善的温度补偿和电压补偿，确保系统在不同应用环境下仍能保持精确的闪烁频率，工作均匀稳定。这使得闪光控制器系统的整体性能相比常见的分立元器件方案有质的提升。内置多重保护机制，可防止在部分异常应用情况下损坏闪光控制器及相关供电线路，并能在应用恢复正常后自动解除保护。这既提升了闪光控制器自身的可靠性，也降低了电动自行车整车的返修概率。
商品特性
- 内部集成时钟电路，闪烁频率稳定
- 固定 1.42 Hz 闪烁频率
- 逐个周期负载过流限流保护
- 逐个周期负载短路限流保护
- 逐个周期芯片过热关断保护
- 保护后自恢复功能
- 150mΩ典型导通内阻
- 芯片直流耐压达 45 V，提升系统可靠性
- 兼容现有闪光控制器双线接口设计
- 支持总功率30W及30W以内的白炽灯
- 可用封装：SOT89-3
应用领域
- 摩托车、电动自行车闪光控制器
- 霓虹灯控制器
- 报警控制器
- 信号灯控制器
