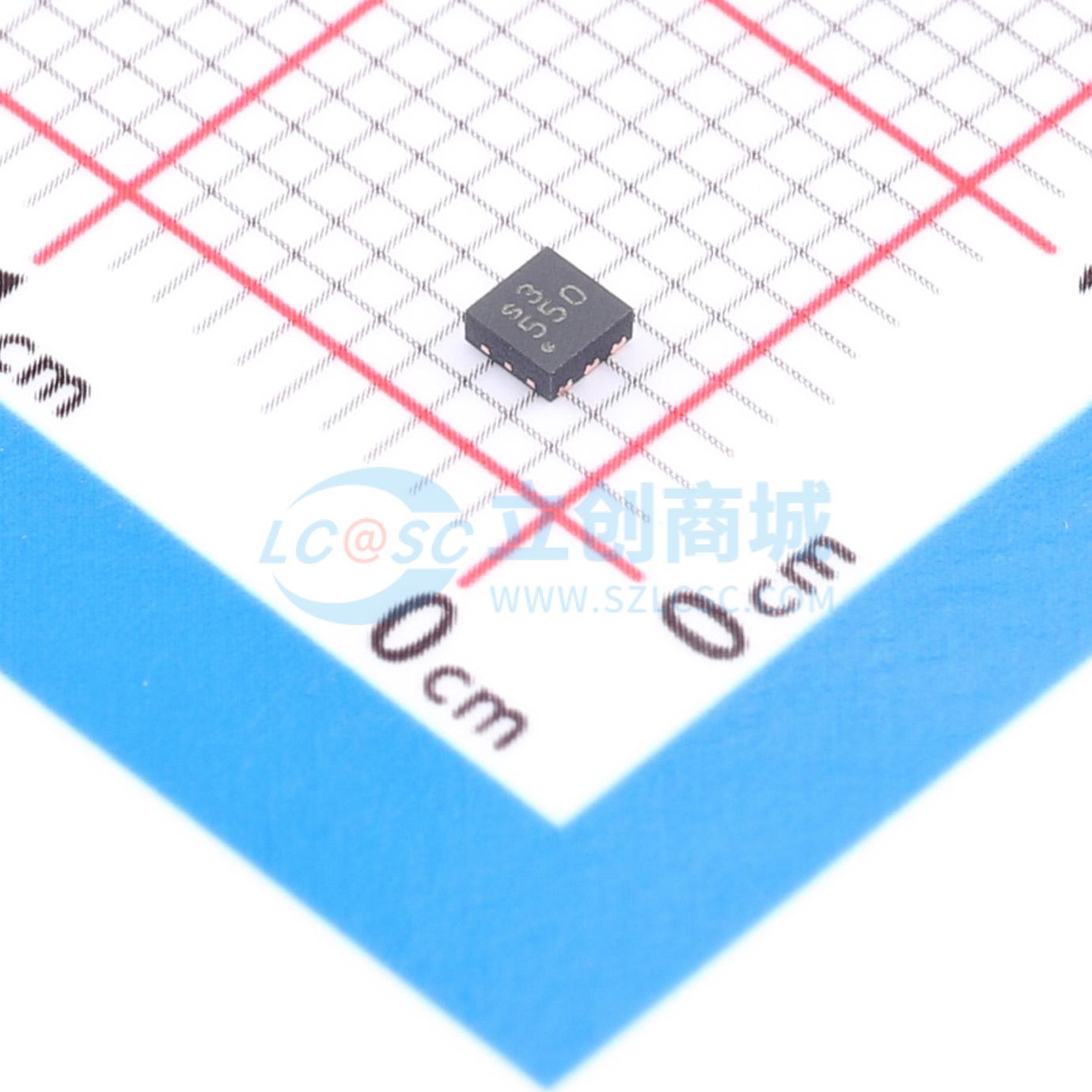

温馨提醒：图片仅供参考，商品以实物为准

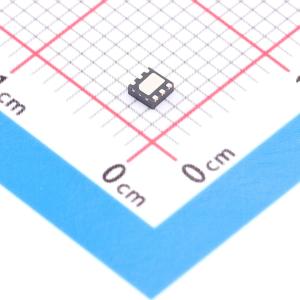

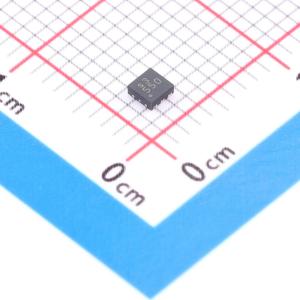

NPS4053GH-Q100Z
5.5V 55mΩ 精密可调电流限制负载开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款5.5 V、55 mΩ的负载开关，具有从110 mA到2.5 A的精密可调电流限制。当输出负载超过电流限制阈值或短路时，该开关通过使用恒流模式将输出电流限制为恒定电流。当输出电压高于输入电压时，内部电压比较器会禁用负载开关，以保护开关输入侧的设备。FLG引脚是一个低电平有效输出，用于指示过流、过温和反向电压情况。该产品已通过汽车电子委员会（AEC）标准Q100（1级）认证，适用于汽车应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- NPS4053GH-Q100Z
- 商品编号
- C19193267
- 商品封装
- HWSON-6(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.054067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2A | |
| 导通电阻 | 55mΩ | |
| 功能特性 | 短路保护；反向电压保护；软启动；过温保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃ |
商品概述
当输出负载超过电流限制阈值或短路时，该开关通过恒流模式将输出电流限制为恒定电流。内部电压比较器在输出电压高于输入电压时禁用负载开关，以保护开关输入侧的器件。FLG引脚为低电平有效输出，用于指示过流、过温和反向电压条件。
商品特性
- 符合AEC-Q100（1级）标准的汽车产品认证
- 工作温度范围：-40°C ~ +125°C
- 输入工作电压范围：2.5 V ~ 5.5 V
- 最大连续电流：2 A
- 导通电阻 RDS(on)： VIN = 5.5 V：55 mΩ（典型值） VIN = 3.6 V：65 mΩ（典型值） VIN = 2.5 V：80 mΩ（典型值）
- 可调电流限制：110 mA ~ 2.5 A
- 在1.2 A电流下的电流限制精度为±6%
- ILIM引脚保护：可短接至地或保持悬空
- 电流限制期间为恒流状态
- 禁用时无体二极管（从OUT引脚到IN引脚无电流通路）
- 有源反向电压保护
- 内置软启动
- 通过UL 62368认证
- 封装选项：SOT457 (TSOP6) 和 SOT8044-1 (HWSON6)
- ESD保护： HBM：符合ANSI/ESDA/JEDEC JS-001 2级标准，超过2000 V CDM：符合ANSI/ESDA/JEDEC JS-002 C2a级标准，超过500 V IEC 61000-4-2接触放电：8000 V IEC 61000-4-2空气放电：15000 V
应用领域
- USB端口/集线器
- 电子控制单元中的电源分配
- 限流电路
